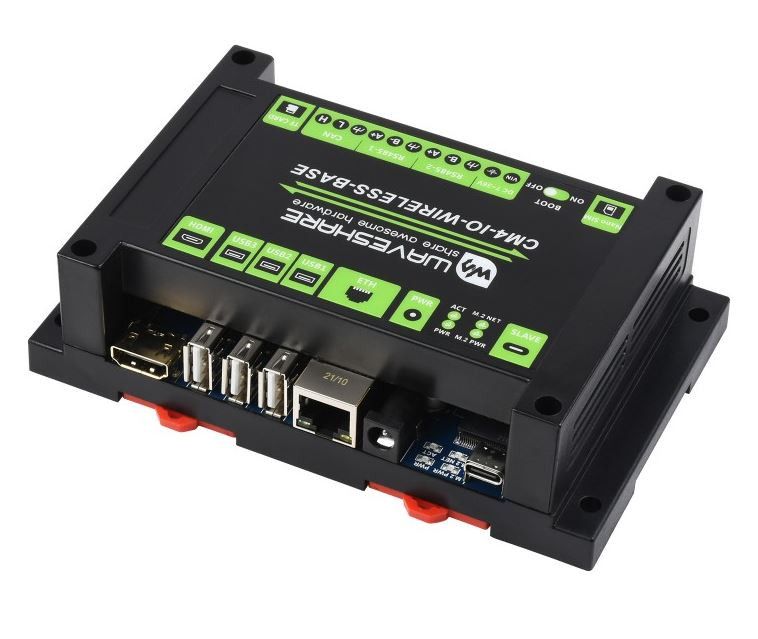

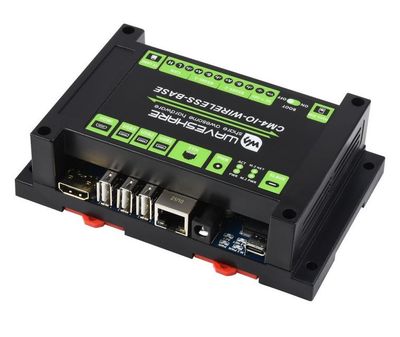

Waveshare Industrial IoT Wireless expansion module for Raspberry Pi CM4

32,00 € 64,01 €

Save 50%

30 days lowest price 64,01 €

Outsale

Add a comment about the product to my order

Fast delivery from Finland

Reliable and versatile delivery options

Payment options

Invoice, online payments, cards, MobilePay

Product Description

Huom! Tuote toimitetaan ilman CM4 ja mobiilimoduulia.

Tämä on Raspberry Pi CM4:ään perustuva teollinen laajennusmoduuli, jossa on yleiset liitännät, kuten Gigabit Ethernet, HDMI, USB ja GPIO, ja joka mahdollistaa langattomien 4G / 5G / LoRa -kommunikaatiomoduulien liittämisen M.2- tai Mini-PCIe-liitännän kautta. Lisäksi on olemassa teollisia liitäntöjä/resursseja, kuten RS485, CAN ja RTC.

Yhdessä teollisen kiskoon asennettavan suojakotelon kanssa moduuli on ihanteellinen valinta IoT-yhdyskäytävän, 4G / 5G-reitittimen, IoT-tiedonkeruun tai jopa PLC-laitteen rakentamiseen teollisessa automaattisessa ohjausjärjestelmässä ja paljon muuta.

Tarvitaan ylimääräinen viestintämoduuli, jotta 5G/4G/3G/2G-soluverkko tai LoRa-yhdyskäytävätoiminto voidaan ottaa käyttöön!

Ominaisuudet

4G/3G/2G-viestintä, GNSS-paikannus, maailmanlaajuinen kattavuus.
Standardi Mini-PCIe-liitäntä, korkea yhteensopivuus
Multi-constellation korkean tarkkuuden paikannus GNSS-vastaanottimen tuki.
Soveltuu LTE-, UMTS- ja GSM-verkkoon, jossa on maailmanlaajuinen kattavuus.
Runsaat ohjelmistotoiminnot: OTA, LBS, TLS, VoLTE.
Jopa 150 Mbps (maksimi) downlink-tiedonsiirtonopeus ja 50 Mbps (maksimi) uplink-tiedonsiirtonopeus.
Tukee suosittuja käyttöjärjestelmäajureita: Windows, Linux, Android jne.
SIM7600G-H-PCIE-sarjan AT-komennot ovat yhteensopivia SIM7500/SIM7600-sarjan moduulien kanssa.

Tekniset tiedot

CM4 SOCKET	Sopii kaikkiin Compute Module 4:n variantteihin.
VERKKOVERKKO	Gigabit Ethernet RJ45
M.2 B KEY / Mini-PCIe (sovittimen kautta), langattoman 5G / 4G / LoRa-moduulin liittämiseen.
Nano-SIM-korttipaikka, tukee tavallista Nano-SIM-korttia 5G/4G/3G/2G-viestintää varten.
USB	USB 2.0 × 3
PIN-KANTA	Eristämätön RS485 × 2, eristämätön CAN × 1, osittaiset GPIO-nastat
KAMERA	MIPI CSI-2 × 1 (15-nastainen 1,0 mm:n FPC-liitin)
VIDEO	HDMI × 1, tukee 4K 30fps-ulostuloa
RTC	Reaaliaikainen kello, jossa on paristopistorasia ja kyky herättää Compute Module 4 -moduuli 4
TALLENNUS	MicroSD-korttipaikka Compute Module 4 Lite -muunnoksia varten (ilman eMMC:tä).
TUULETTIMEN PÄÄLLE	5V/12V, mahdollistaa nopeuden säätämisen ja mittaamisen.
VIRTALÄHDE	5V tai 7~36V
MITAT	145 × 90 × 40mm

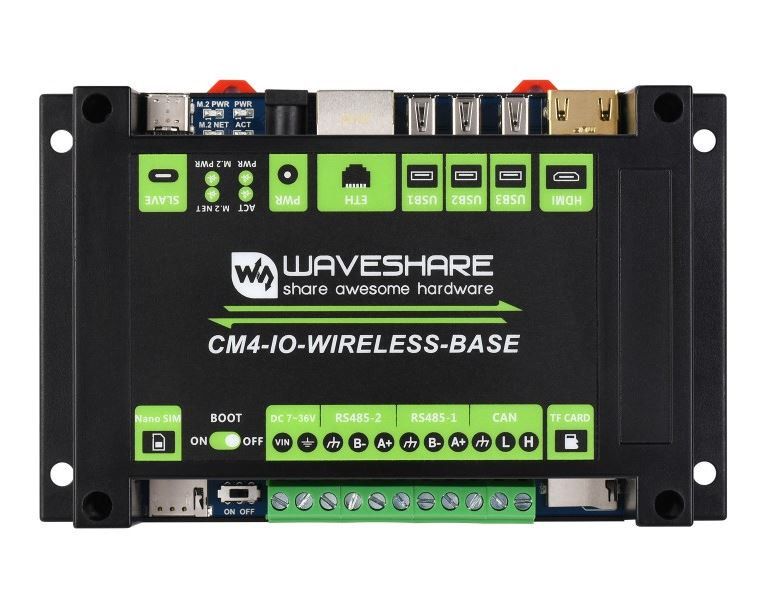

Sisältää seuraavat osat

[img-25984-left-desc_default]

CM4-pistorasia
Sopii kaikille Compute Module 4 -mallin muunnoksille.
HDMI-liitin
tukee 4K 30fps -ulostuloa
USB 2.0 -portit
3x USB 2.0, erilaisten USB-laitteiden liittämiseen
RJ45 Gigabit Ethernet
10/100/1000M yhteensopiva
DC-virtalähde
7 ~ 36V DC-tulo
CM4-tilan merkkivalo
PWR: Raspberry Pi -virran merkkivalo
ACT: Raspberry Pi:n toimintatilan ilmaisin
4G/5G-moduulin tilan ilmaisin
M.2 PWR: moduulin aktivoinnin merkkivalo
M.2 NET: moduulin toimintatilan ilmaisin
PWR & USB
5V DC-virtalähde tai USB-ohjelmointiportti
M.2 B KEY
tukee 4G/5G-moduuleja tai muita USB-kanavaa käyttäviä viestintämoduuleja.
Nano-SIM-korttipaikka
tukee tavallista Nano-SIM-korttia 5G/4G/3G/2G-viestintää varten.
BOOT-valinta
ON: CM4 käynnistyy USB-C-liitännästä.
OFF: CM4 käynnistyy eMMC- tai Micro SD-kortilta.
DC-virransyöttö
7 ~ 36V DC-tulo
Kaksinkertainen eristämätön RS485
2x RS485, 600W salamasuojalla, ylijännitesuojalla ja 15KV ESD-suojalla (varattu 120R valinnainen tasapainotusvastuksen hyppyjohdin).

Eristämätön CAN
ESD-suojaus ja transienttipiikkijännitesuojaus (varattu 120R:n valinnainen tasapainotusvastuksen hyppyjohdin).
Micro SD-korttipaikka
Micro SD-kortin liittämistä varten, jossa on valmiiksi poltettu kuva (VAIN Lite-vaihtoehto).
FAN-liitäntä
jäähdytystuulettimen kytkemistä varten, mahdollistaa nopeuden säätämisen ja mittaamisen
CAM
MIPI CSI -kameraportti, 15-nastainen, 1 mm:n piki
RTC-pariston pidike
tukee CR1220 nappiparistoa
M.2 VCC:n valinta
Valitse 3,3V tai 4,2V virtalähde.
RTC-keskeytyksen konfigurointi
PI-RUN: CM4 käynnistyy uudelleen RTC-keskeytyksen yhteydessä.
GL-EN: CM4:n virrankatkaisu RTC-keskeytyksen yhteydessä.
D17: D17-nasta aktivoituu RTC-keskeytyksen yhteydessä (oletus).
IO-VREF-valinta
aseta CM4:n IO-logiikkatasoksi 3,3V (oletus) tai 1,8V.
FAN-virransyötön valinta
valitse 12V (oletus) tai 5V virta tuulettimen ohjausta varten.
Järjestelmän toimintojen konfigurointi
BT_DIS: Bluetooth pois käytöstä, vain CM4:lle, jossa on antennivaihtoehto.
WiFi_DIS: WiFi pois käytöstä, vain CM4:ssä, jossa on antennivaihtoehto.
WP_DIS: käynnistystilan kytkin, käytetään AINOASTAAN silloin, kun ei käynnistetä eMMC- tai SD-kortilta.
RTC/FAN I2C-väylän valinta
SDA0/SCL0: I2C-10 on jaettu CSI/DSI:n kanssa (oletus)
GPIO3/2: I2C-1 jaetaan GPIO-otsikon kanssa.
Osittainen GPIO-otsikko
sisältäen 1x I2C, 2x GPIO-nastat ja virtalähteen.

Osaluettelo

CM4-IO-WIRELESS-BASE x1
PCIe-4G/LoRa-sovitin x1
Ruuvimeisseli x1
Ruuvipaketti x1

Linkit

Product Information

Availability Outsale
Manufacturer Waveshare
Product path Home Development Cards industrial-raspberry-pi Raspberry Pi CM baseboards Waveshare IoT Wireless Expansion for CM4
SKU RPI-CM4-9834
Attributes
- Compatible Raspberry Pi Compute Module 4 (CM4)
- Manufacturer's model CM4-IO-WIRELESS-BASE
- Click for more details https://www.waveshare.com/wiki/CM4-IO-WIRELESS-BASE
