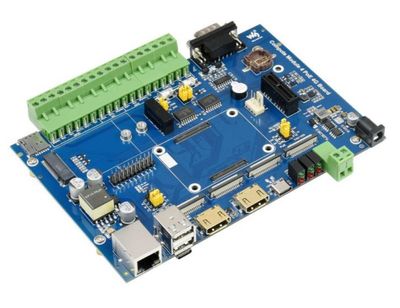

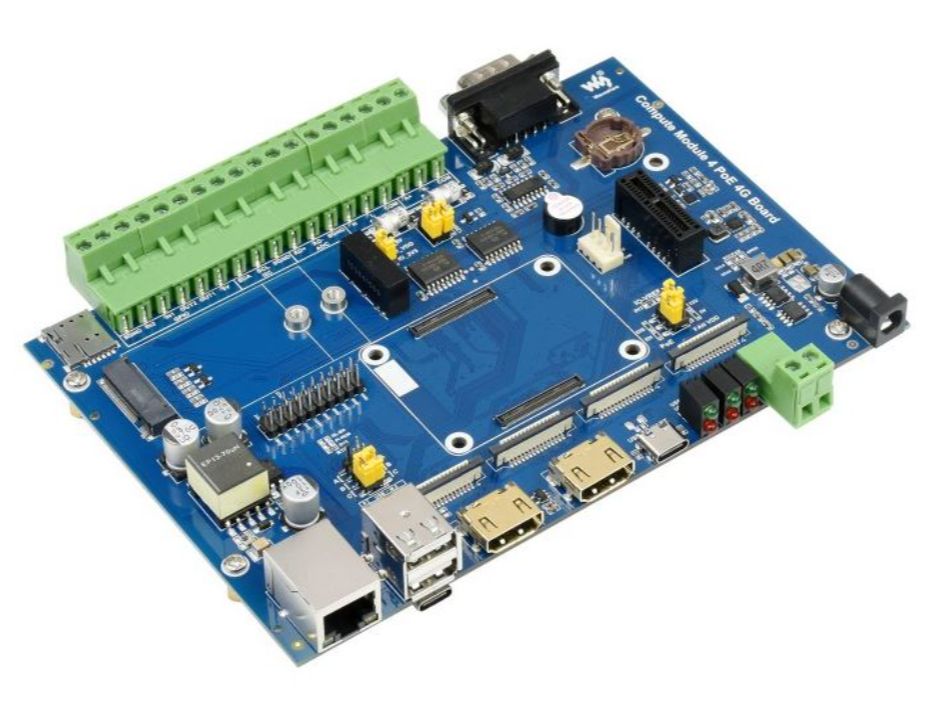

Waveshare CM4 Industrial IoT Base Board

Name: Waveshare CM4 Industrial IoT Base Board
Brand: Waveshare
SKU: RPI-CM4-9814
Price: 86.96 EUR
Availability: InStock

In stock under 5 pcs

SKU#: RPI-CM4-9814

Waveshare CM4 Industrial IoT Base Board

In stock under 5 pcs

SKU#: RPI-CM4-9814

Waveshare Compute Module 4 Industrial IoT motherboard / development platform

86,96 €

In stock

Add a comment about the product

Fast delivery from Finland

Reliable and versatile delivery options

Payment options

Invoice, online payments, cards, MobilePay

Product Description

Huom! Tuote toimitetaan ilman CM4-moduulia.

Compute Module 4 PoE 4G Board on teollisen luokan IoT-baseboard, joka on suunniteltu Raspberry Pi Compute Module 4:lle (ei sisälly). Siinä on viestintätoiminnot, mukaan lukien maailmanlaajuinen 5G/4G/3G/2G-mobiiliverkko ja PoE Ethernet. Siinä on myös erilaisia teollisuuden eristettyjä liitäntöjä, kuten CAN, RS485, RS232, ADC ja GPIO, mikä tekee siitä ihanteellisen valinnan erilaisiin teollisuuden IoT-sovelluksiin.

Yhteensopiva Raspberry Pi Compute module 4:n kaikkien varianttien kanssa.
M.2-korttipaikka erillisen tietoliikennemoduulin liittämiseen, maailmanlaajuinen 5G/4G/3G/2G-soluverkkotuki
10/100M/1000M auto-negotiation Ethernet-portti, jossa PoE käytössä
USB HUB, mahdollistaa useampien USB-laitteiden liittämisen
USB TO UART, sarjavirheenkorjausta varten
Tarjoaa erilaisia teollisia eristettyjä liitäntöjä: RS485, RS232, ADC, GPIO, RTC.
Useita videoon liittyviä portteja, kuten HDMI, DSI, CSI, jne.
LED-merkkivalot toimintatilan seurantaa varten

Tekniset tiedot

CM4 SOCKET	Sopii kaikkiin Compute Module 4:n variantteihin.
VERKKOVERKKO	Gigabit Ethernet RJ45-liitin, integroitu 802.3af-yhteensopiva PoE-piiri (5V/2,5A).
M.2 B KEY, tukee 5G / 4G-moduulia
SIM-korttipaikka, tukee tavallista SIM-korttia 5G/4G/3G/2G/2G-viestintää varten.
LIITÄNTÄ	Eristetty RS485, eristetty RS232, PCIe Gen 2 x1, I2C, ADC, GPIO
USB	Kaksi USB 2.0 tyyppi A
NÄYTTÖ	Kaksi MIPI DSI -näyttöporttia (15-nastainen 1,0 mm:n FPC-liitin).
KAMERA	Kaksi MIPI CSI-2 -kameraporttia (15-nastainen 1,0 mm:n FPC-liitin).
VIDEO	Kaksi HDMI-porttia, tukee 4K 30fps-ulostuloa
RTC	Reaaliaikainen kello, jossa on paristopistorasia ja kyky herättää Compute Module 4 -moduuli.
TALLENNUS	MicroSD-korttiliitäntä Compute Module 4 Lite -vaihtoehdoille (ilman eMMC:tä).
TUULETTIMEN PÄÄLLE	mahdollistaa nopeuden säädön ja mittauksen, 5V / 12V tulo
VIRTALÄHTÖ	7V~36V laaja alue
MITAT	160 × 114mm

Mitä on mukana

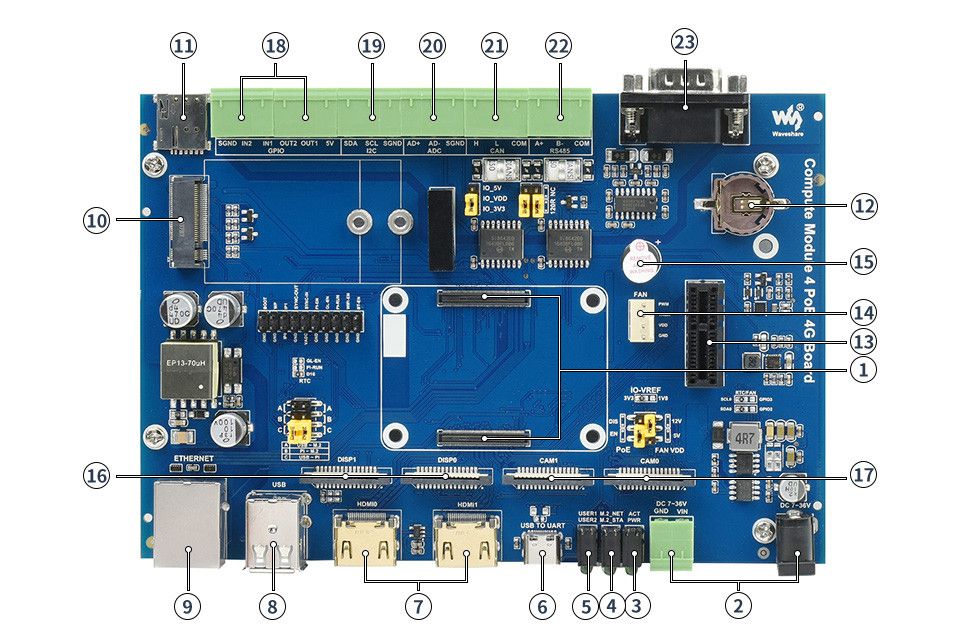

[img-25996-left-desc_default]

Compute Module 4 pistorasiaa
Raspberry Pi Compute Module 4:n liittämiseen
Virransyöttö
7-36 V:n laajamittainen virtalähde
CM4-tilan ilmaisin
punainen: Raspberry Pi -virran merkkivalo
vihreä: Vadelma Pi:n toimintatilan merkkivalo
M.2-tilan merkkivalo
punainen: käytössä oleva merkkivalo
vihreä: toimintatilan ilmaisin
Käyttäjän LED
kätevä I/O-ulostulon testaamiseen tai ohjelman suoritustilan seurantaan.
USB TO UART
sarjavirheenkorjausta varten
HDMI
kaksi HDMI-porttia, tukee kahta 4K 30fps-ulostuloa
USB 2.0
kaksi USB 2.0 -porttia, USB-laitteiden liittämiseen
RJ45 Gigabit Ethernet
10/100/1000M auto-negotiation Gigabit Ethernet -portti, jossa PoE Power Over Ethernet -ominaisuudet
M.2-korttipaikka
5G/4G-viestintämoduulin liittämiseen
SIM-korttipaikka
tukee tavallista SIM-korttia 4G/3G/2G-viestintää varten.

RTC-todenaikakellon paristokotelo
tukee CR1220-nappiparistoa
PCIe Gen 2 × 1 -liitäntä
Tuuletinliitäntä
jäähdytystuulettimen liittämiseen, mahdollistaa nopeuden säätämisen ja mittaamisen
Summeri
DISP
kaksi MIPI DSI -näyttöporttia
CAM
kaksi MIPI CSI -kameraporttia
Eristetty GPIO
mahdollistaa laitteiden ohjaamisen / havaitsemisen GPIO:n kautta
Eristetty I2C
mahdollistaa laitteiden ohjaamisen/lukemisen I2C:n kautta
Eristetty ADC
ADC-differentiaalitulo
Eristetty CAN-liitäntä
Eristetty RS485-liitäntä
Eristetty RS232-liitäntä

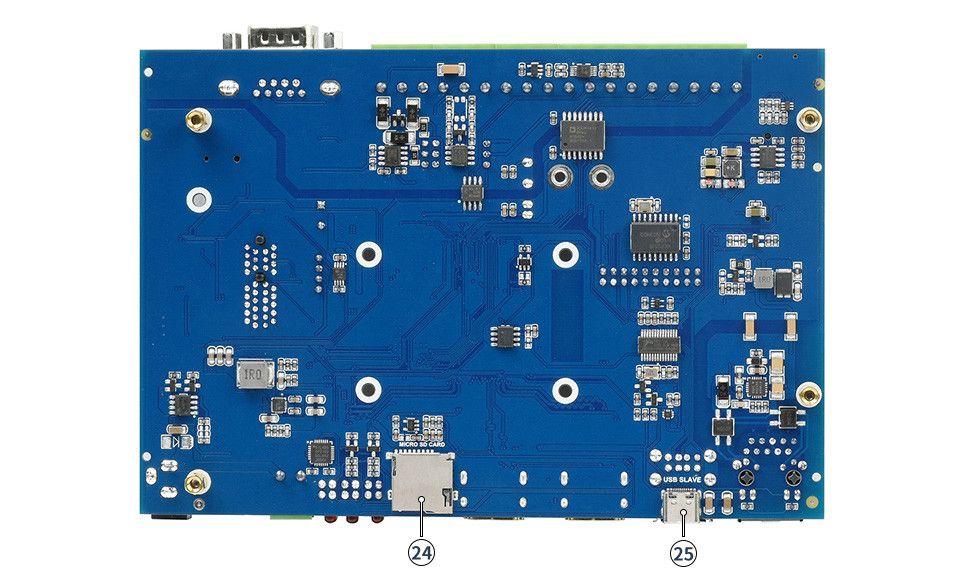

[img-25997-left-desc_default]

Micro SD-korttipaikka (alapuolella)
Aseta Micro SD-kortti, jossa on valmiiksi poltettu järjestelmä, Compute Module 4 Lite -Compute Modulen käynnistämistä varten.

USB-C-ohjelmointiportti (alapuoli)
mahdollistaa järjestelmäkuvan polttamisen Compute Module 4:n eMMC-muunnoksiin.

Linkit

Product Information

Availability In stock
Manufacturer Waveshare
Product path Home Development Cards Industrial Raspberry Pi Raspberry Pi CM baseboards Waveshare CM4 Industrial IoT Base Board
SKU RPI-CM4-9814
Attributes
- Compatible Raspberry Pi Compute Module 4 (CM4)
- Manufacturer's model Compute Module 4 PoE 4G Board (20535)
- Click for more details https://www.waveshare.com/wiki/Compute_Module_4_PoE_4G_Board
- Dimensions 160 x 114 mm
