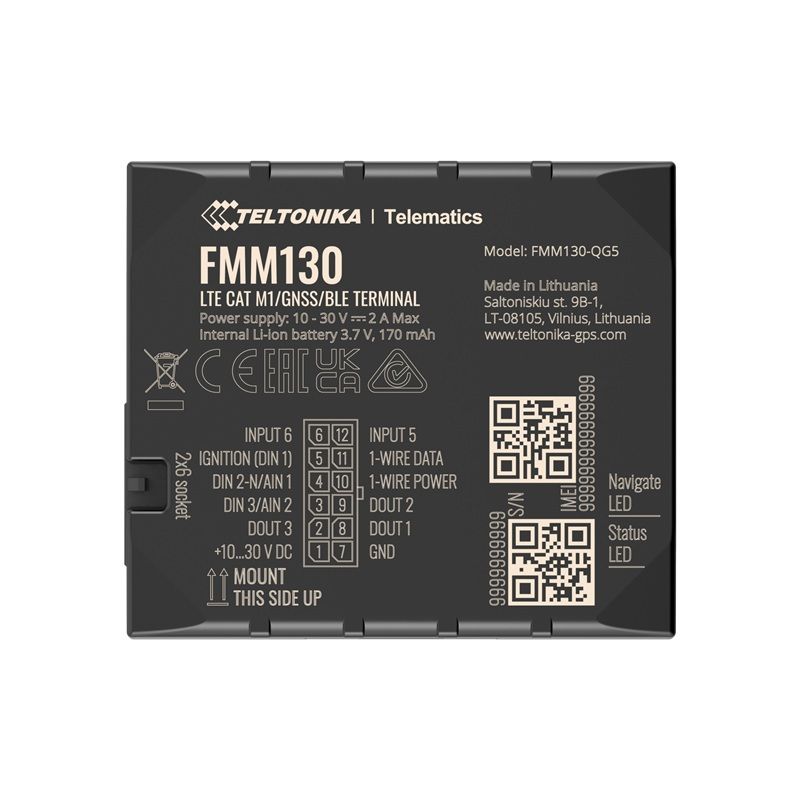

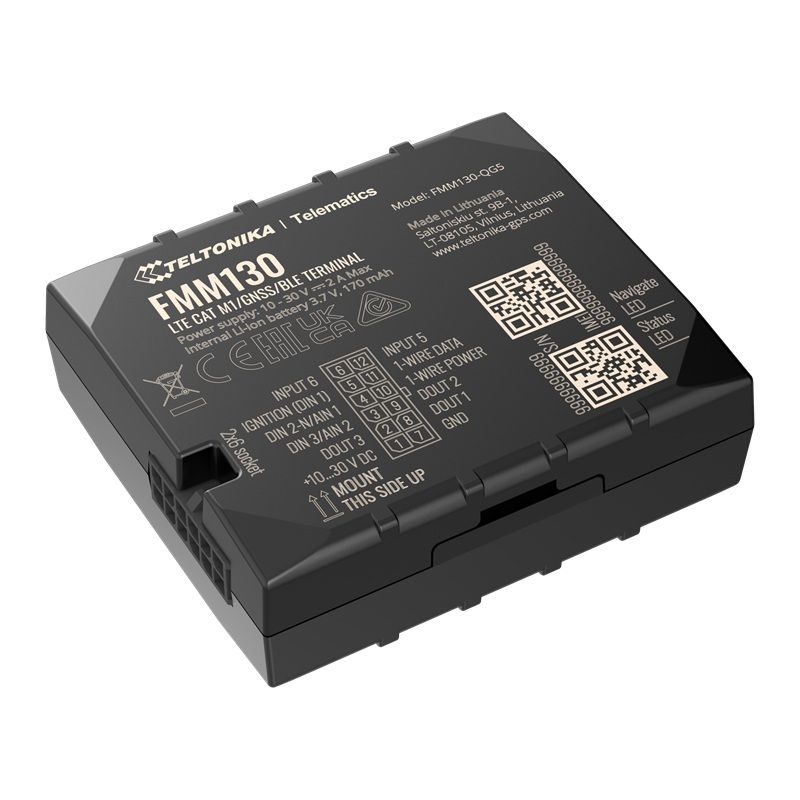

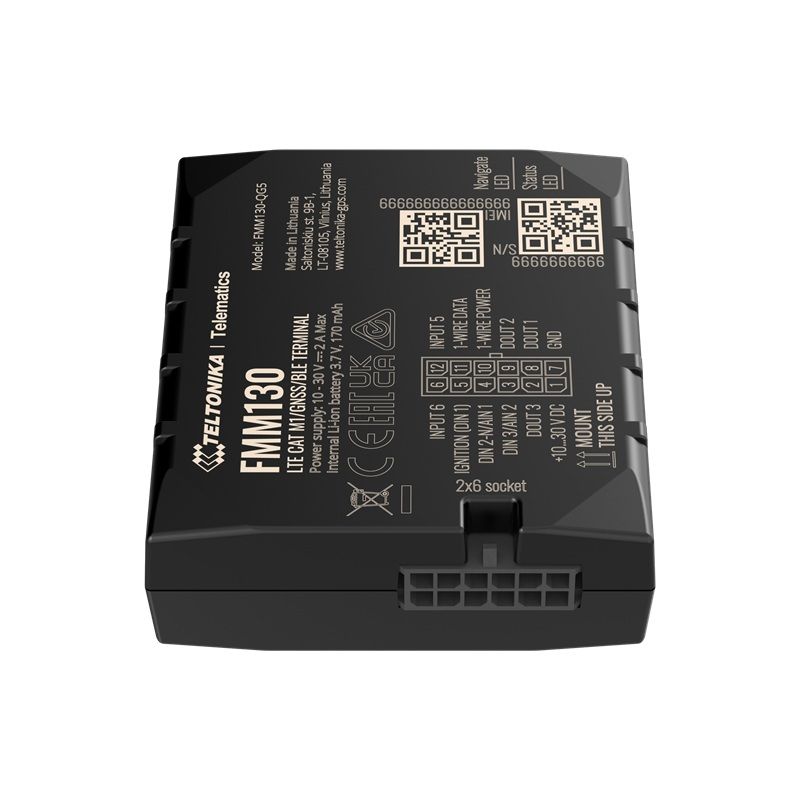

FMM130 on pienikokoinen ja ammattimaisesti toteutettu reaaliaikainen paikannin, joka tarjoaa GNSS- ja LTE CAT-M1/NB-IoT/GSM-yhteydet sekä vara-akun. Laite sisältää GNSS/Bluetooth- ja LTE CAT-M1/NB-IoT-moduulit, jotka voivat hyödyntää 2G-varaverkkoa, kun pääverkkoyhteys ei ole saatavilla. Lisäksi laitteessa on sisäiset GNSS- ja LTE-antennit, konfiguroitavat digitaaliset ja analogiset sisääntulot, digitaaliset ulostulot, negatiivinen sisääntulo ja impulssi-sisääntulot.

FMM130 soveltuu erinomaisesti tilanteisiin, joissa tietyn kohteen paikantaminen on tarpeen, kuten kalustonhallinnassa, autovuokrausyrityksissä, taksiyrityksissä, julkisissa kulkuneuvoissa, logistiikkayrityksissä ja henkilöautoissa.

Ominaisuudet

• Sensorit: kiihtyvyysmittari
• Käyttötapoja: taloudellinen ajo, ylinopeuden tunnistus, häirinnän tunnistus (jammer), polttoaineen määrän seuranta (GNSS), DOUT-kontrollointi puhelulla, liiallisen joutokäynnin tunnistus, ajonesto, iButton Read-notifikaatiot, unplug -tunnistus, hinauksen tunnistus, törmäystunnistus, Auto Geofence, Manuaalinen Geofence, Trip
• Lepotilat: GPS Sleep, Online Deep Sleep, Deep Sleep, Ultra Deep Sleep
• SMS
• GPRS-komennot
• Ajan synkronointi
• Polttoaineen seuranta
• Käynnistyksen tunnistus, esim. kiihtyvyysmittaus, moottorin kierrokset

Tekniset tiedot

• Moduuli: Quectel BG95-M3, Quectel BG96, Teltonika TM2500
• Tekniikka: LTE CAT M1/NB-IoT/GSM/GPRS/GNSS/Bluetooth

GNSS

• GNSS: GPS, GLONASS, GALILEO, BEIDOU, QZSS, AGPS
• Vastaanotin: paikannin: 33
• Seurannan herkkyys: -165 dBM
• Tarkkuus: < 2.5m CEP
• Nopeustarkkuus: <0.1m/s (+/- 15% virhemarginaalilla)
• Kuumakäynnistys: < 1 s
• lämminkäynnistys: < 25 s
• Kylmäkäynnistys: < 35 s

Mobiili

• Tekniikka: LTE CAT M1/NB-IoT/GSM
• 2G-taajuudet: BG95: B2/B3/B5/B8 BG96: B2/B3/B5/B8
• 4G-taajuudet: BG95: LTE-FDD (CAT M1): B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85 LTE-FDD (CAT NB2): B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85 BG96: LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B28 LTE TDD: B39 (vain CAT M1)
• Datalähetys: BG95: LTE: Max. 588Kbps (DL)/Max.1119Kbps (UL) GPRS: Max. 107Kbps (DL)/Max. 85.6Kbps (UL) BG96: LTE: Max. 375Kbps (DL)/Max.375Kbps (UL) GPRS: Max. 107Kbps (DL)/Max. 85.6Kbps (UL)
• Lähetysteho: Class 4 for GSM850/900: 23±2dBm Class 1 for GSM1800/1900: 20±2dBm Class 3 for LTE-TDD: 23±2.7dBm Class 3 for LTE-FDD: 23±2.7dBm
• Data-tuki: SMS (text/data)

Virta

• Käyttöjännite: 10-30 VDC
• Ylijännitesuojaus
• Sisäänrakennettu sulake: 3 A, 125 V
• Vara-akku: 170 mAh Li-Ion akku 3.7 V (0.63 Wh)

Virrankulutus

• 12V < 3 mA (Ultra Deep Sleep)
• 12V < 5 mA (Deep Sleep)
• 12V < 11 mA (Online Deep Sleep)
• 12V < 18 mA (GPS Sleep)
• 12V < 34 mA (nominal with no load)
• 12V < 2A Max. (with full Load / Peak)

Bluetooth

• Bluetooth 4.0 + LE
• Tuetut ominaisuudet: lämpö- ja kosteusanturi, OBDII-tikku, headset, Inateck viivakoodinlukija, Universaali BLE-anturituki

Käyttöliittymä

• Digitaalinen sisääntulo: 3
• Negatiivinen sisääntulo: 1 (digitaalinen sisääntulo 2)
• Impulse sisääntulot: 2 ((digitaalinen sisääntulo 1 ja 2)
• Digitaalinen ulostulo: 3
• Analoginen sisääntulo: 2
• CAN-adapteri sisääntulo: 1
• 1-wire: 1

• GSNN-antenni: sisäinen High Gain
• Cellular-antenni: sisäinen High Gain
• 2.0 Micro-USB
• LED-indikaattori: 2 x tila
• Micro-SIM + eSIM
• Muisti: 128MB sisäistä flash-muistia

Yleiset tiedot

• Luokitus: IP41
• Mitat (P x L x K): 65 x 56.6 x 20.6 mm
• Paino: 55 g
• Käyttölämpötila: -20°C ... +85°C (Akun kanssa ...+40°C)
