TUOTETIEDOT

Kuvaus

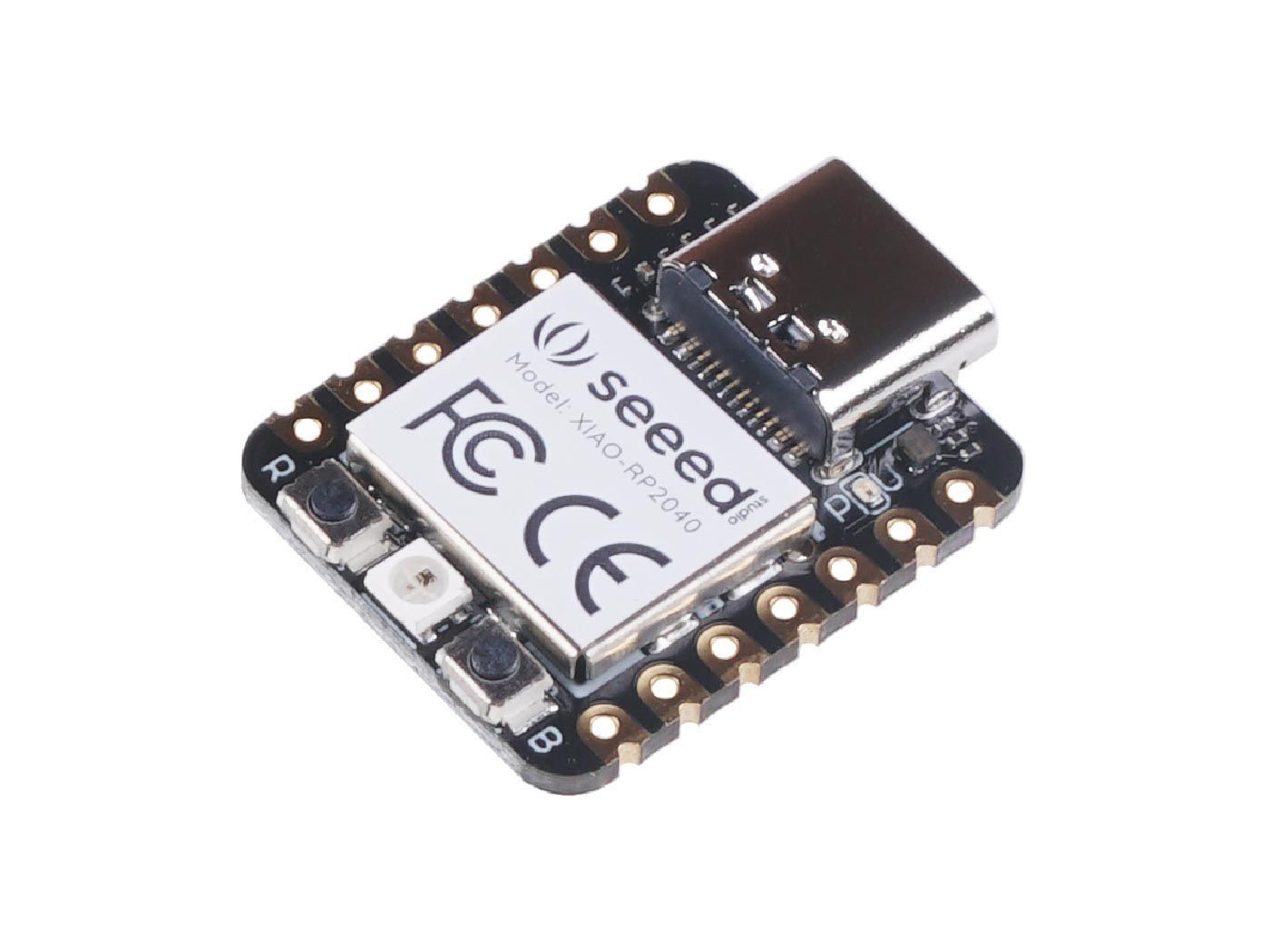

XIAO RP2040 on mikrokontrolleri, joka käyttää Raspberry RP2040 -piiriä. Se toimii jopa 133 MHz:n taajuudella, on rakennettu runsailla liitännöillä pienessä peukalon koossa ja tukee täysin Arduinoa, MicroPythonia ja CircuitPythonia. Sisäänrakennetut liitännät riittävät useiden sovellusten kehittämiseen.

XIAO RP2040 on Seeeduino XIAO -sarjan kehitysalusta. Seeeduino XIAO:n tavoin se on kompakti piirilevy, jossa on laaja valikoima liitäntöjä. XIAO RP2040 on varustettu Raspberry RP2040 -piirillä (Dual-core ARM® Cortex® M0+ @133MHz). Tehokas suorituskyky ja alhainen virrankulutus, ihanteellinen erilaisiin puettaviin ja pieniin projekteihin.

Ominaisuudet

• Tehokas MCU: Kaksiytiminen ARM Cortex M0+ -prosessori, joustava kellotaajuus jopa 133 MHz:iin asti.

• Runsaat piirin sisäiset resurssit: 264KB SRAM-muistia ja 2MB sisäistä Flash-muistia: 264KB SRAM-muistia ja 2MB Flash-muistia.

• Joustava yhteensopivuus: Tuki Micropython/Arduino/CircuitPython.

• Helppo projektikäyttö: Breadboard-ystävällinen ja SMD-muotoilu, ei komponentteja takana.

• Pieni koko: (20x17.5mm) kannettaviin laitteisiin ja pieniin projekteihin.

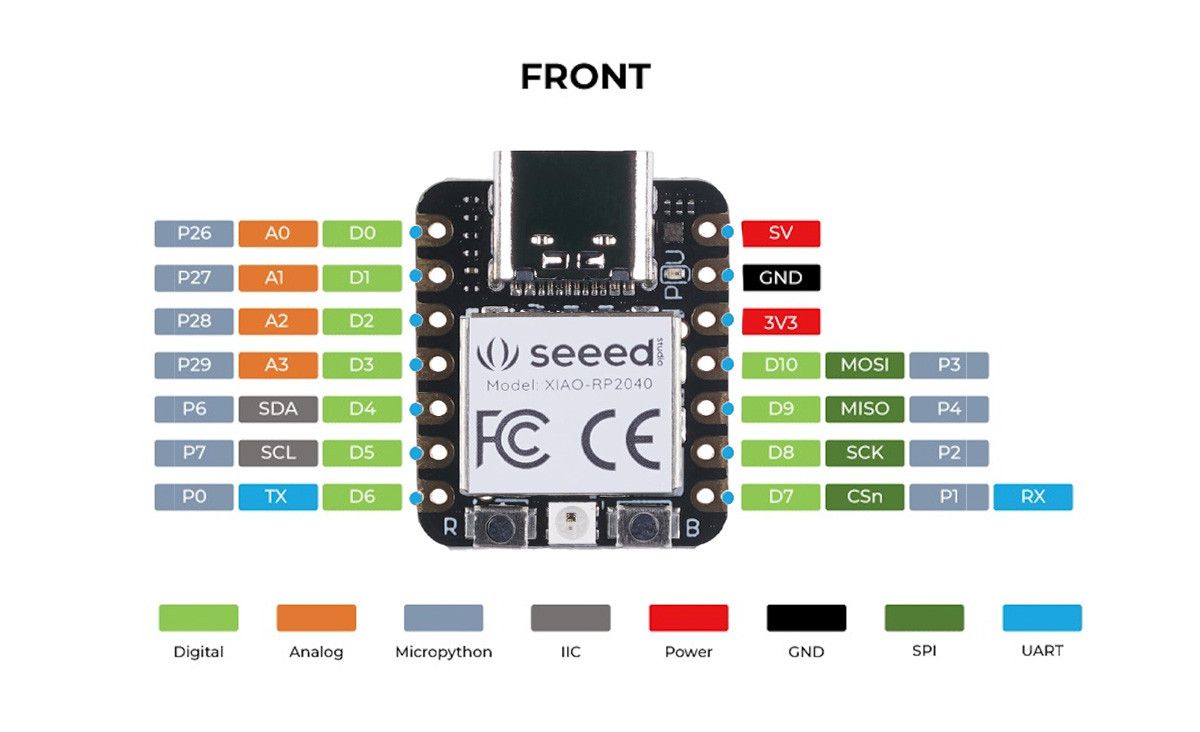

• Useita liitäntöjä: 11 digitaalista nastaa, 4 analogista nastaa, 11 PWM-nastaa, 1 I2C-liitäntä, 1 UART-liitäntä, 1 SPI-liitäntä, 1 SWD Bonding pad -liitäntä

Laaja yhteensopivuus: Nastat yhteensopivat Seeeduino XIAO:n kanssa ja tukevat Seeeduino XIAO:n laajennuslevyä SEEED 103030356.

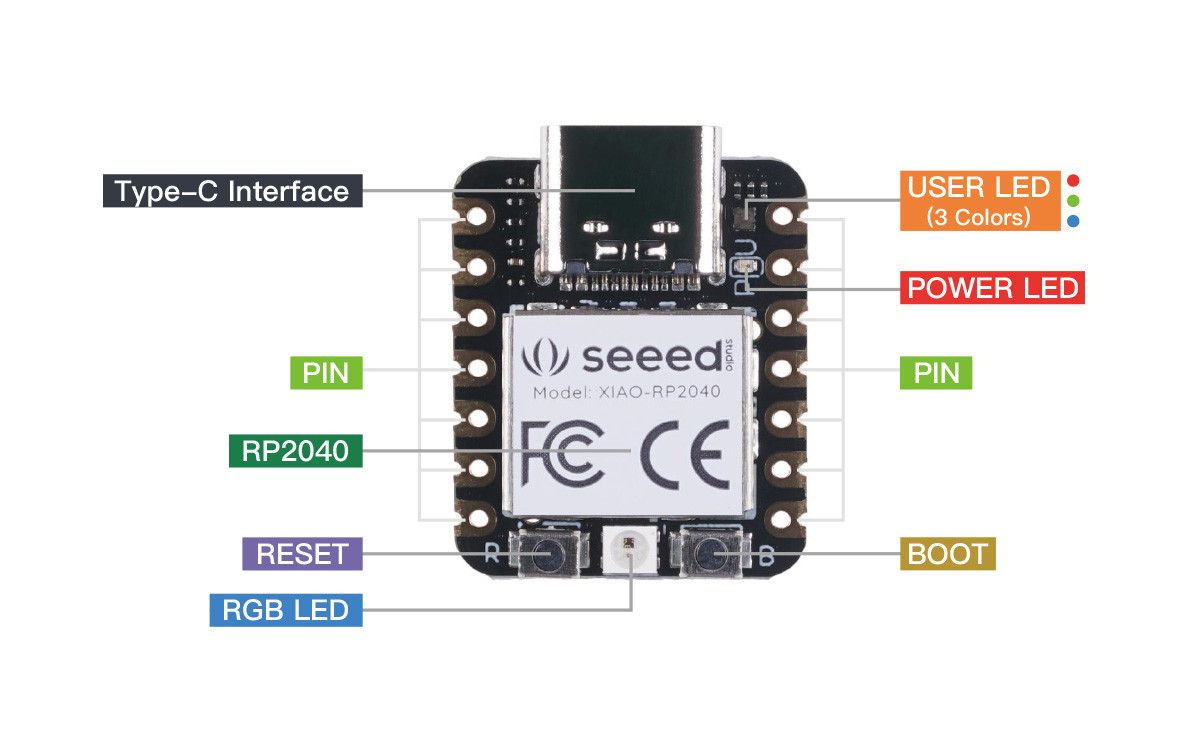

Tehokkaan suorittimen lisäksi XIAO RP2040:ssä on 2 Mt Flash-muistia. 11 digitaalista pinniä, 4 analogista pinniä, 11 PWM-pinniä, 1 I2C-liitäntä, 1 UART-liitäntä, 1 SPI-liitäntä, 1 SWD Bonding Pad -liitäntä. Joillakin PIN-koodeilla on erilaisia toimintoja, Lisäksi XIAO RP2040 tukee USB Type-C -liitäntää, joka voi syöttää virtaa ja ladata koodia. 1 nollauspainike, 1 BOOT-painike, 1 käyttäjän ohjelmoitava RGB-LED, 1 virta-LED, 2 tilailmaisinta ja 1 käyttäjä-LED ovat aluksella, jolloin kehittäjät voivat debugata koodinsa erittäin helposti.

XIAO RP2040 on erittäin kompakti, koska kaikki elektroniset komponentit on juotettu samalle levyn pinnalle, mikä tarkoittaa, että voit helposti juottaa XIAO RP2040:n omalle piirilevyllesi. XIAO RP2040 on pin-yhteensopiva Seeeduino XIAO:n kanssa, joten XIAO RP2040:n voi oppia ja kehittää Seeeduino XIAO:n laajennuskortilla.

XIAO RP2040 tukee täysin C/C++- ja MicroPython-ohjelmia, koska se käyttää samaa sirua (RP2040) kuin Seeedin RP2040-mikrokontrolleriperhe.

Voit myös käyttää Thonny-editoria ohjelmointiin aivan kuin käyttäisit Raspberry Pi Picoa.

Huomio!

Älä syötä yli 3,3V, muuten CPU voi vaurioitua.

Tekniset tiedot

• CPU: Cortex M0+ -prosessori, joustava kello, joka toimii jopa 133 MHz:n kellotaajuudella.

• Tallennus: 264KB SRAM-muistia ja 2MB sisäistä Flash-muistia.

• I/O PIN-koodit: 11 digitaalista pinniä, 4 analogista pinniä, 11 PWM-pinniä.

• Liitäntä: 1 I2C-liitäntä, 1 UART-liitäntä, 1 SPI-liitäntä, 1 SWD-liitäntä Bonding pad -liitäntä.

• Virtalähde ja latausliitäntä: USB Type-C-liitäntä

• LEDit: 1 käyttäjä-LED, 1 virta-LED, kaksi LEDiä sarjaportin latausta varten, 1 RGB-LED.

• painike: 1 RESET-painike, 1 BOOT-painike

• Virtapainikkeet: Paristovirtalähdettä varten

• Ohjelmistojen yhteensopivuus: Ohjelmisto: Akkukäyttöön tarkoitettu akkuparisto: Micropython / Arduino / CircuitPython: Tuki Micropython / Arduino / CircuitPython

• Projektion kansi piirin suojaamiseksi

• Mitat: 3,5 mm: 20x17,5x3,5 mm.

Sovellus

• Puettavat laitteet

• Nopea prototyyppien rakentaminen (kiinnitetään suoraan laajennettuun piirilevyyn minimijärjestelmänä).

• Täydellinen kaikkiin projekteihin, jotka tarvitsevat mini Arduinoa.

• DIY-näppäimistö

• USB-kehitys (USB monikanavaiseen TTL/USB-isäntätilaan jne.)

Seeeduino XIAO:n ja XIAO RP2040:n vertailu.

Osaluettelo

• 1 x XIAO RP2040 mikrokontrolleri.

• 2 x 7-nastainen liitin

Linkit

• Wiki XIAO-RP2040

• XIAO RP2040 Kaavio
• RP2040 tietolehti
