Huom! Tässä versiossa tulee mukana CM4 moduuli (CM4104032) OpenWRT esiasennettuna, emolevy kahdella verkkoliitännällä sekä kotelo ja virtalähde.
TUOTTEEN TIEDOT
Ominaisuudet
Powered by Raspberry Pi Compute Module 4, jossa on 4GB RAM/ 32GB eMMC.
Kompakti koko (75x64x21mm) ja runsaasti I/O-oheislaitteita.
Kaksi Gigabit Ethernet -liitäntää ja esiasennettu OpenWrt-firmaohjelmisto ohjelmistoreitinsovellusten toteuttamiseksi
Kamera-/näyttöliitännät MIPI CSI-, MIPI DSI- ja micro-HDMI-liitäntöjen avulla.
Sisäänrakennettu kaksi USB 3.0 -liitäntää ja ylimääräinen 9-nastainen USB 3.0 -liitäntä lisää ulkoisia portteja varten.
Micro-SD-korttipaikka järjestelmäkuvan lataamista varten CM4:n muussa kuin eMMC-versiossa.
Lisää laajennettavuutta FPC-liittimen kautta (I2C, SPI)
Ulkoisen tuulettimen tuki tuulettimen virtaliittimellä
Virta USB Type-C:n avulla

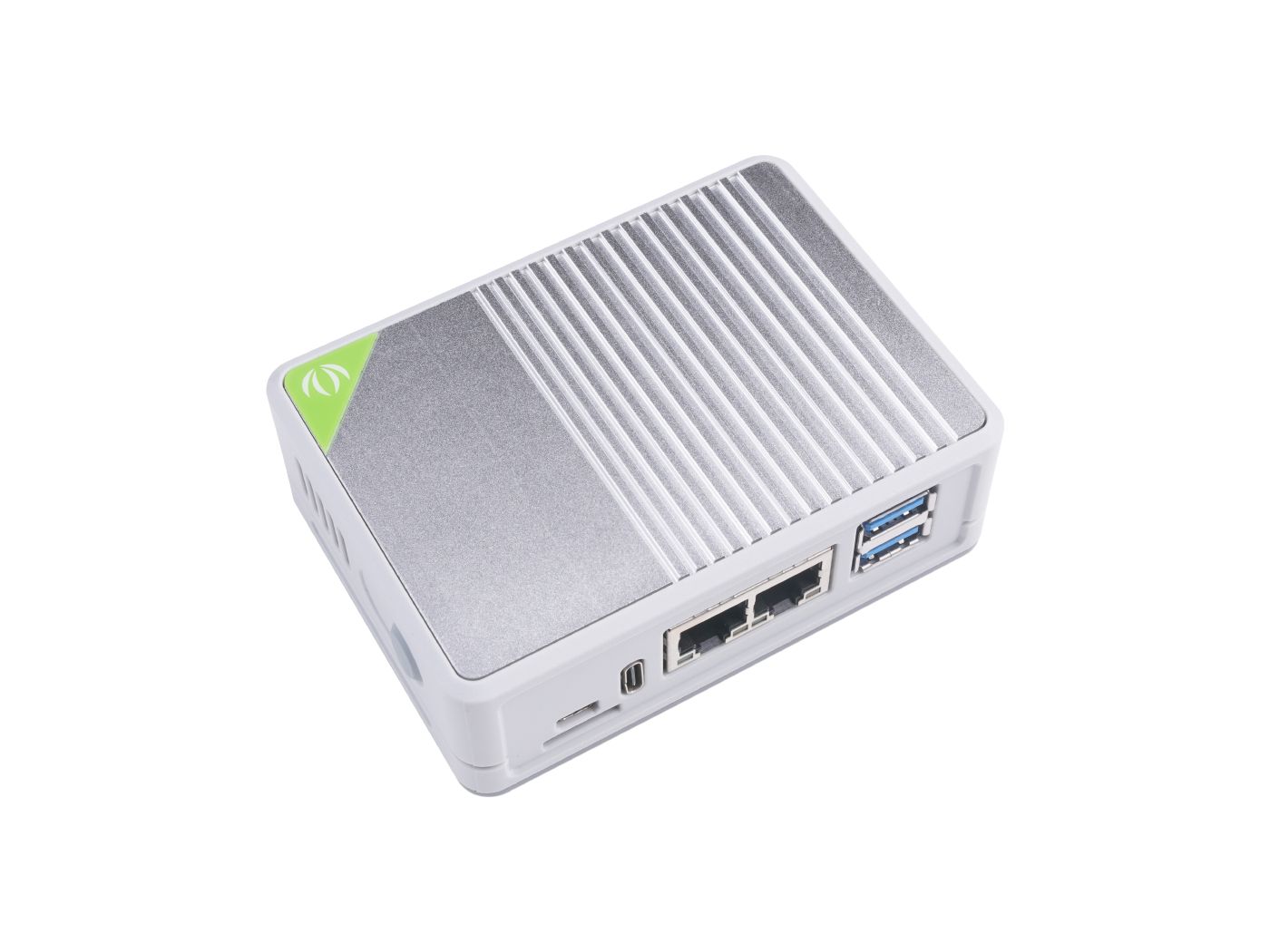

Alumiiniseoksesta valmistettu yläosa, jossa on suuri jäähdytyselementti parempaa lämmönhukkaa varten
PC/ABS-kotelo, jossa on parempi suojaus, joka soveltuu teollisiin sovelluksiin
Kotelossa pitkät kumijalat parempaa vakautta varten, kun se asetetaan tasaiselle pinnalle

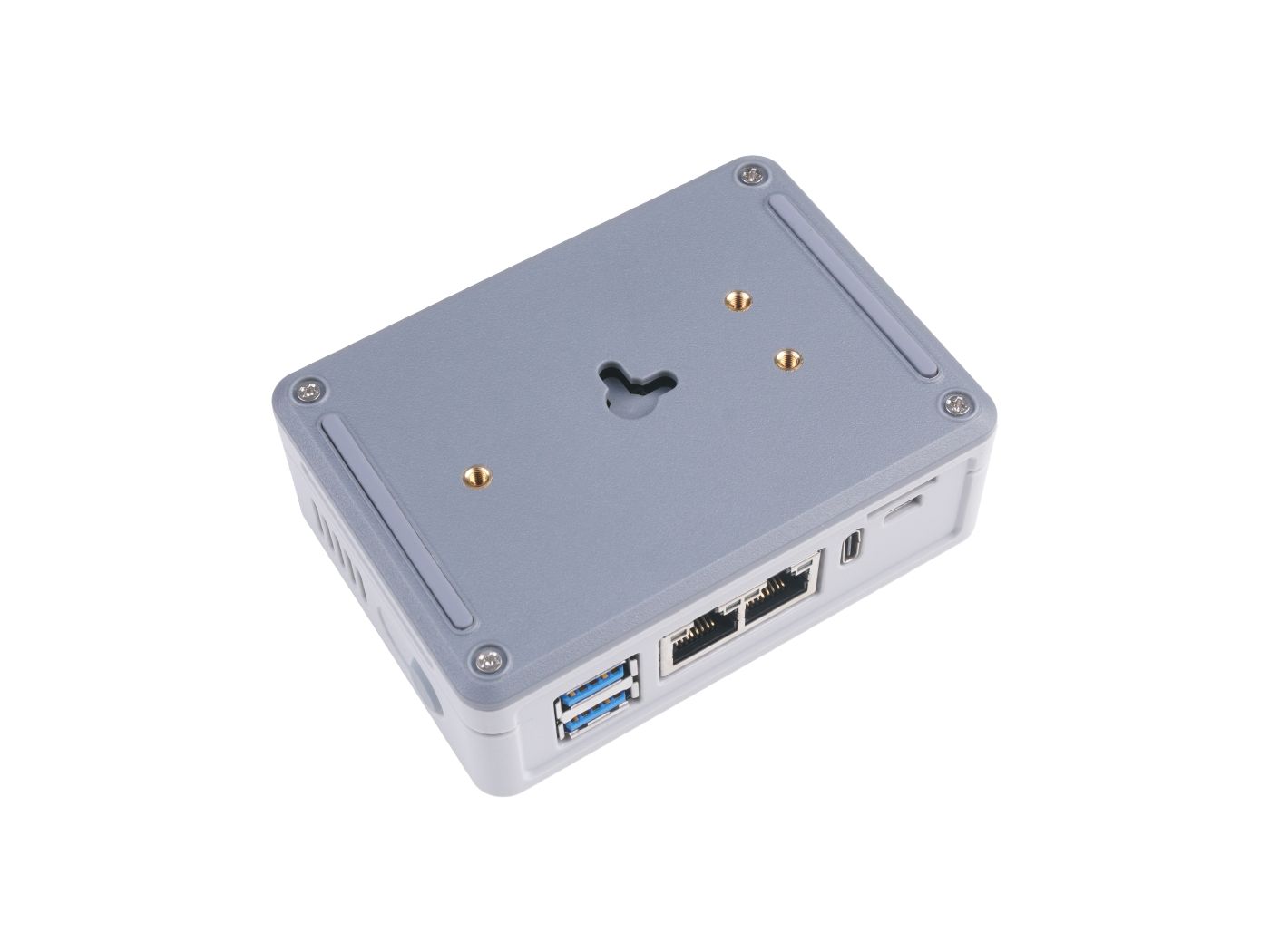

Avaimenreikäaukkoinen seinäkiinnike, jossa on mahdollisuus ripustaa kahdessa suunnassa
DIN-kiskokiinnitystuki, jossa on 3 kiinnitysreikää
Kuvaus

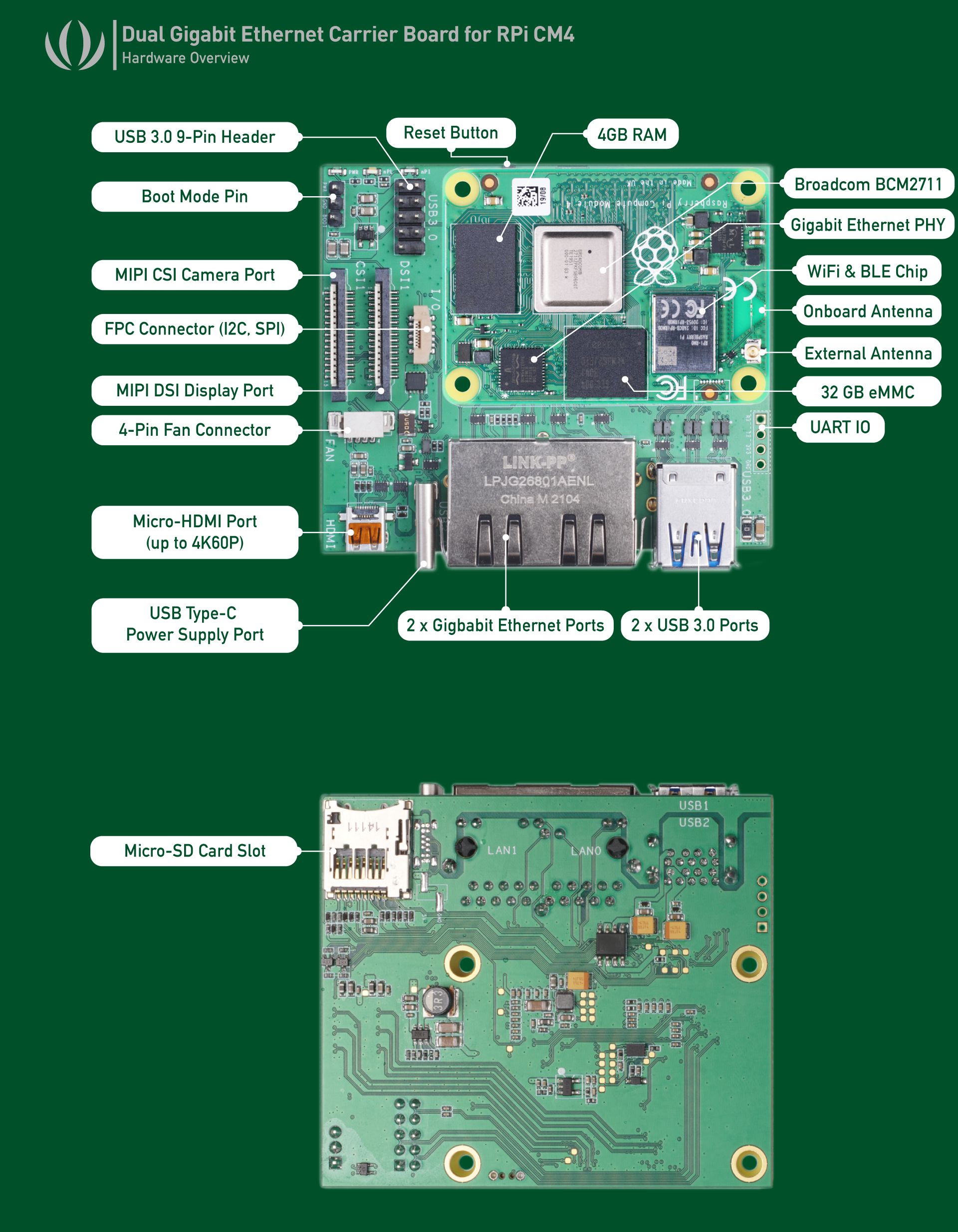

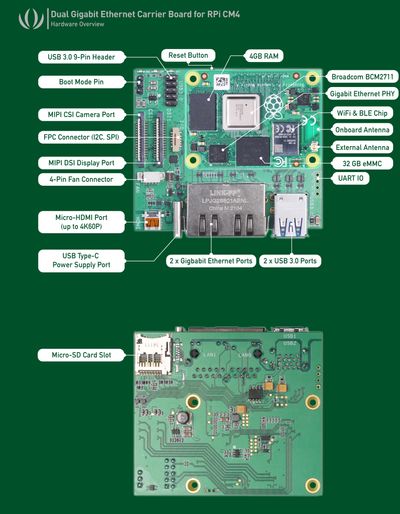

Raspberry Pi Compute Module 4:n käyttämä Dual Gigabit Carrier Board on varustettu kahdella Gigabit Ethernet -portilla ja kahdella USB 3.0 -portilla, joten se soveltuu pehmeisiin reitittimen sovelluksiin, kun laitteisto pidetään minimissä. Olemme esiasentaneet Raspberry Pi Compute Module 4:n, jossa on 4 Gt RAM-muistia ja 32 Gt eMMC-muistia, nopeiden käynnistymisaikojen ja sujuvan kokonaiskokemuksen mahdollistamiseksi. Voit myös korvata asennetun CM4:n haluamallasi CM4:llä!

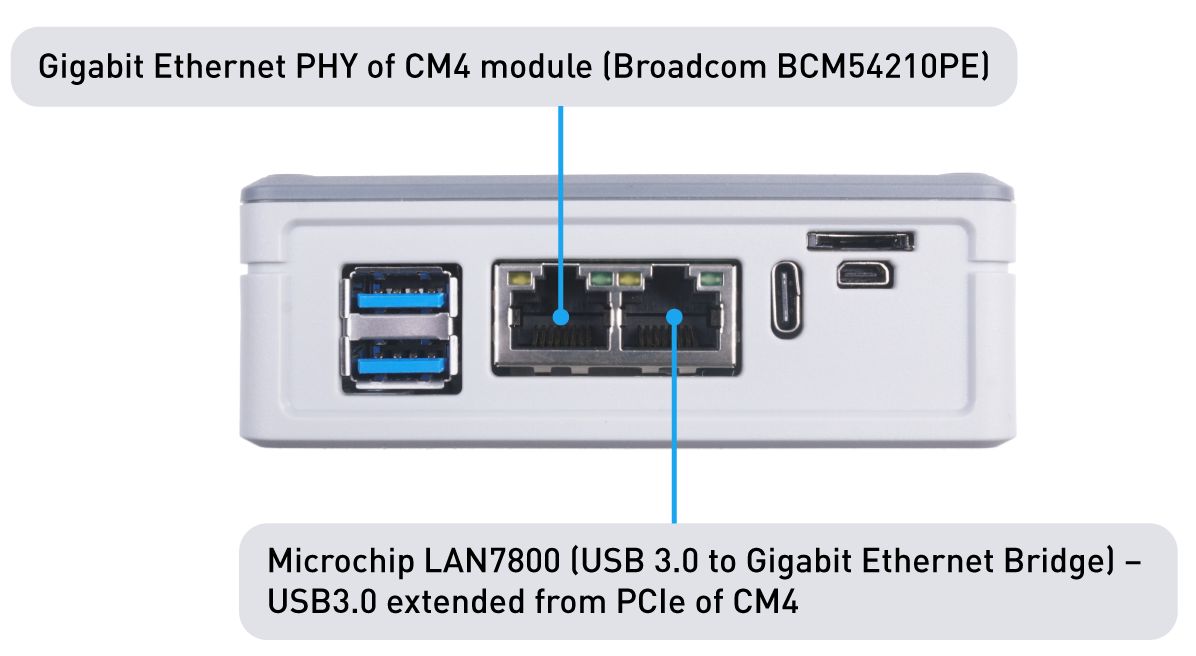

Kahdesta Gigabit Ethernet -portista (RJ45) toinen on liitetty CM4-moduulin Gigabit Ethernet PHY:hen, joka perustuu Broadcom BCM54210PE:hen. Toisaalta toinen Gigabit Ethernet -portti on kytketty Microchipin LAN7800:aan, joka on USB 3.0:sta GbE:hen (Gigabit Ethernet Bridge). USB 3.0 -liitäntä on laajennettu CM4-moduulin PCIe-liitännästä. Lisäksi molemmat portit voivat tukea jopa 1 Gbps:n nopeuksia.
Moduulissa on useita I/O-oheislaitteita, kuten MIPI CSI, MIPI DSI, micro-HDMI näyttöjen/kameroiden liittämiseen, vakiomallinen 9-nastainen USB 3.0 -liitäntä lisää USB-laajennusta varten, micro-SD-korttipaikka ja FPC-liitin säilyttäen samalla kompaktin muotokertoimen! Tämä piirilevy on ihanteellinen HTPC-valmistajille, Linux-kehittäjille, ohjelmistoreitittimien harrastajille ja suurimmalle osalle tavallisista Raspberry Pi -käyttäjistä.
Mukana tulee myös PC/ABS-kotelo, jonka päällä on alumiiniseos, jossa on suuri nielu CM4:n jäähdyttämiseksi äärimmäisillä kuormituksilla. Se tarjoaa myös paremman suojan ja sopii käytettäväksi teollisissa sovelluksissa.
OpenWrt esiasennettuna
Compute Module 4:n mukana toimitetaan valmiiksi asennettu OpenWrt-firmaohjelmisto. Tämä tarkoittaa, että sinun tarvitsee vain purkaa paketti, ottaa kortti ulos, liittää se olemassa olevaan kotiverkkoon ja sinulla on oma minireititin!
OpenWrt on avoimen lähdekoodin Linux-käyttöjärjestelmä, joka toimii sulautetuissa laitteissa/reitittimissä. Se tarjoaa enemmän ominaisuuksia, suorituskykyä ja turvallisuutta kuin perinteinen reititin. Siinä on tiedostojärjestelmä, joka on täysin kirjoitettavissa, ja se sisältää paketinhallintajärjestelmän. Voit hyödyntää näitä paketteja eri tavoin sovelluksiisi sopiviksi. Kun liität tämän piirilevyn kotiverkkoon ja käytät reititintä verkkoselaimella, saat näkyviin kauniin ja interaktiivisen kojelaudan seuraavasti.
Voit navigoida tässä kojelaudassa, ja saat käyttöösi joukon ominaisuuksia, kuten esim:
Verkon kokonaissuorituskyvyn parantaminen, kun useita laitteita on kytketty toisiinsa
Jaa tiedostoja laitteiden välillä suoraan reitittimeen liitetyn ulkoisen tallennusaseman kautta
Verkon turvallisuuden parantaminen
BitTorrent-asiakasohjelman käyttäminen reitittimestä käsin.
Liitä tulostin suoraan reitittimeen verkkotulostimen luomiseksi.
Rajoita tietyn laitteen kaistanleveyden käyttöä verkossa.
Aktiivinen jononhallinta
Verkon reaaliaikainen valvonta
Luo dynaaminen DNS
VPN-asiakkaan tai -palvelimen perustaminen
Mainosten estäminen verkossa
Hyödyntämällä edellä mainittuja ominaisuuksia sinulla on rajattomat mahdollisuudet tämän minireitittimen kanssa!
Tekniset tiedot
Kantokortti
Tekniset tiedot
Yksityiskohdat
Verkottuminen
Kaksi Gigabit Ethernet -liitäntää
USB 3.0 GbE:hen (Gigabit Ethernet -silta)
Microchipin LAN7800
USB
2 x USB 3.0 -portti 1 x 9-nastainen USB 3.0 -liitäntäliitin
Tallennus
Micro-SD-korttipaikka (lataa järjestelmäkuva muulle kuin eMMC CM4-versiolle)
Raspberry Pi Compute Module 4 on tuotannossa vähintään tammikuuhun 2028 asti.
Vaatimustenmukaisuus
Täydellinen luettelo paikallisista ja alueellisista tuotehyväksynnöistä on osoitteessa: www.raspberrypi.org/documentation/hardware/raspberrypi/conformity.md
Sovellukset
Ohjelmistoreititin
IoT
Älykäs koti
Kameraprojektit
Osaluettelo
1 x Dual Gigabit Ethernet Carrier Board Raspberry Pi CM4:lle, jossa on 4GB RAM, 32GB eMMC
1 x Alumiinikotelo
1 x Kansainvälinen seinäsovitin Virtalähde 5VDC 4A - Type-C (US/AU/UK/EU-pistokkeilla)
