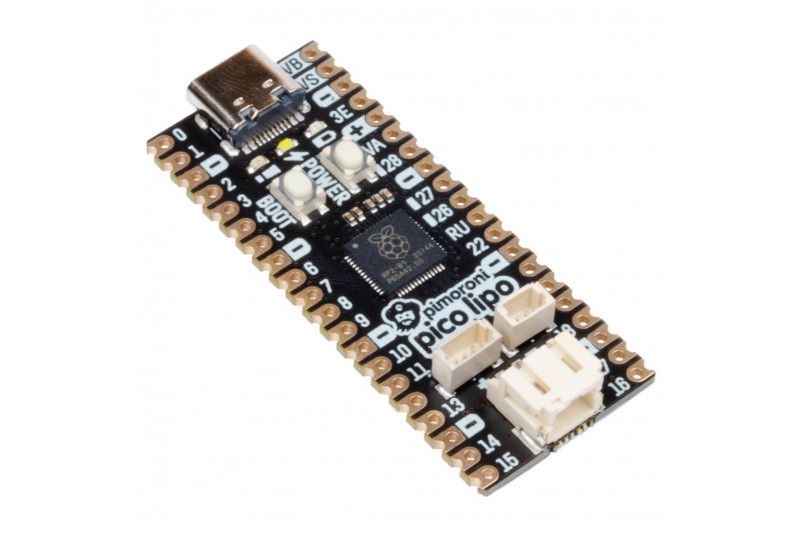

Huippuluokan Pirate-merkkinen RP2040-käyttöinen mikrokontrolleri, jossa on paljon flash-muistia, USB-C, STEMMA QT/Qwiic ja debug-liittimet... ja sisäänrakennettu LiPo-lataus!

Pimoroni ihailee Raspberry Pi Picon monipuolisuutta ja arvoa, mutta sen julkaisusta lähtien Pimoroni on kaivannut paranneltua RP2040-piirilevyä, jossa on kaikki lisävarusteet. Pimoroni Pico -levyjen kanssa olemme yrittäneet tunkea sisään niin paljon lisätoimintoja kuin mahdollista, mutta samalla olemme pitäneet kiinni Picon pohjapiirustuksesta, jotta yhteensopivuus nykyisten Pico lisäosien kanssa säilyisi.

Pimoroni Pico LiPo saa virtansa ja on ohjelmoitavissa USB-C:n kautta, ja siinä on valittavana joko 4 tai 16 Mt QSPI (XiP) -flash. Pimoroni teki siitä erittäin helpon liittää asioita juottamatta myös - on Qwiic / SYSTEMMAQT-liitin, joten voit kytkeä koko joukon erilaisia antureita ja breakouteja, ja debug-liitin , jos haluat tehdä ohjelmoinnin SWD-debuggerin avulla. Koska Pimoroni rakastaa painikkeita Pirate HQ:ssa, siinä on on/off-painike ja BOOTSEL-painike, jota voidaan käyttää myös käyttäjäkytkimenä.

Pimoroni Pico LiPo:ssa on myös sisäinen LiPo/LiIon-akun hallinta - sisäänrakennettu latauspiiri tarkoittaa, että akun lataaminen on yhtä helppoa kuin Pimoroni Pico Lipo:n liittäminen USB:n kautta. Akkupiiriin on kytketty kaksi merkkivaloa, jotka pitävät sinut ajan tasalla päälle/pois-tilasta ja lataustilanteesta, ja se on yhteensopiva kaikkien LiPo-, LiIon- ja suurikapasiteettisten LiPo-akkujemme kanssa.

Ohjelmoitavissa C ++, MicroPython tai CircuitPython, Pimoroni Pico LiPo on täydellinen voimanlähde kannettaviin projekteihisi.

Turvallisuushuomautus! Pimoroni Pico LiPoa saa käyttää vain LiPo- tai LiIon-akkujen kanssa, ja sinun on varmistettava, että kaikki LiPo-akkuja sisältävät projektit on suojattu riittävästi lommoilta, taivutuksilta, puhkeamiselta tai murskaantumiselta.

Ominaisuudet

• Powered by RP2040
• Kaksi ARM Cortex M0+ -prosessoria, jotka toimivat jopa 133 MHz:n kellotaajuudella.
• 264kB SRAM-muistia
• 4MB/16MB QSPI-flashia, joka tukee XiP:tä.
• MCP73831-laturi, jonka latausvirta on 215mA(tietolehti).
• XB6096I2S-akkusuoja(tietolehti)
• USB-C-liitin virtaa, ohjelmointia ja tiedonsiirtoa varten
• 4-nastainen Qw-ST (Qwiic / STEMMA QT) -liitin.
• 3-nastainen vianmääritysliitin (JST-SH)
• 2-napainen JST PH -paristoliitin, jonka napaisuus on merkitty piirilevyyn
• Kytkin perustuloa varten (toimii myös DFU-valintana käynnistyksen yhteydessä).
• Virtapainike
• Virran, latauksen ja käyttäjän LED-merkkivalot
• Sisäänrakennettu 3V3-säädin (säädinvirran maksimilähtö 600mA).
• Tulojännitealue 3V - 5,5V.
• Yhteensopiva Raspberry Pi Pico -lisälaitteiden kanssa.
• Mitat: n. 53mm x 21mm x 8mm (L x L x K, mukaan lukien liittimet).

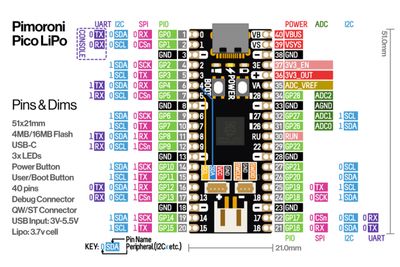

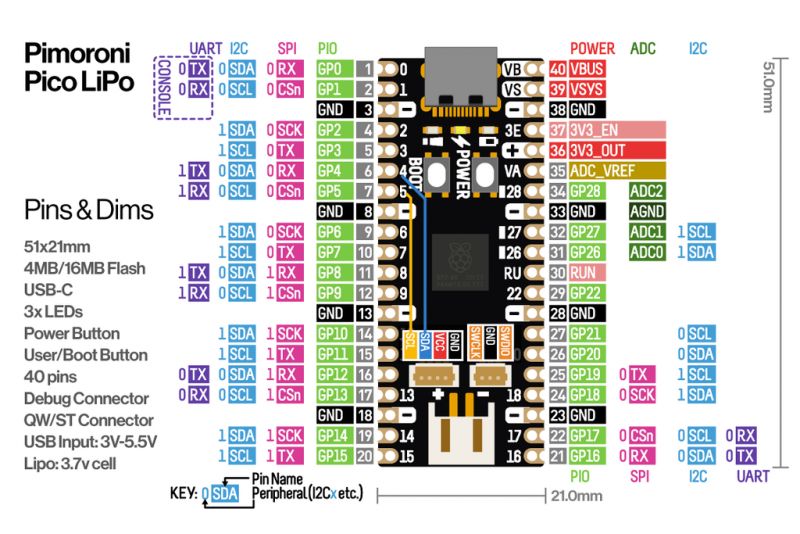

• Kaavio

Paristot, kaapelit ja liittimet eivät sisälly toimitukseen.

Aloittaminen

Pimoroni Pico -levyt ovat firmware-agnostisia! Voit ohjelmoida niitä C/C++:lla tai MicroPythonilla samaan tapaan kuin Raspberry Pi Pico -korttia. Löydät (paljon) lisätietoa siitä, miten se tehdään (sekä latauslinkit firmwarea/SDK:ta varten) RP2040:n aloitussivulta.

Voit käyttää CircuitPythonia myös Pimoroni Pico LiPo:lla! CircuitPython on helppokäyttöinen, vakiintunut ekosysteemi, jossa on paljon esimerkkikoodia ja ajureita erilaisten laitteistojen liitäntöihin. Klikkaa tästä ladataksesi CircuitPython-firmware Pimoroni Pico LiPolle ja klikkaa tästä saadaksesi aloitusoppaan.

Huomautuksia

• Virtapainiketta voidaan käyttää myös nollauspainikkeena, jee! Paina sitä kahdesti katkaistaksesi ja palauttaaksesi virran samalla, kun pidät Pimoroni Pico LiPo:n BOOTSEL-painiketta alhaalla päästäksesi käynnistyslataustilaan, eikä kaapeleita tarvitse kytkeä ja irrottaa.
