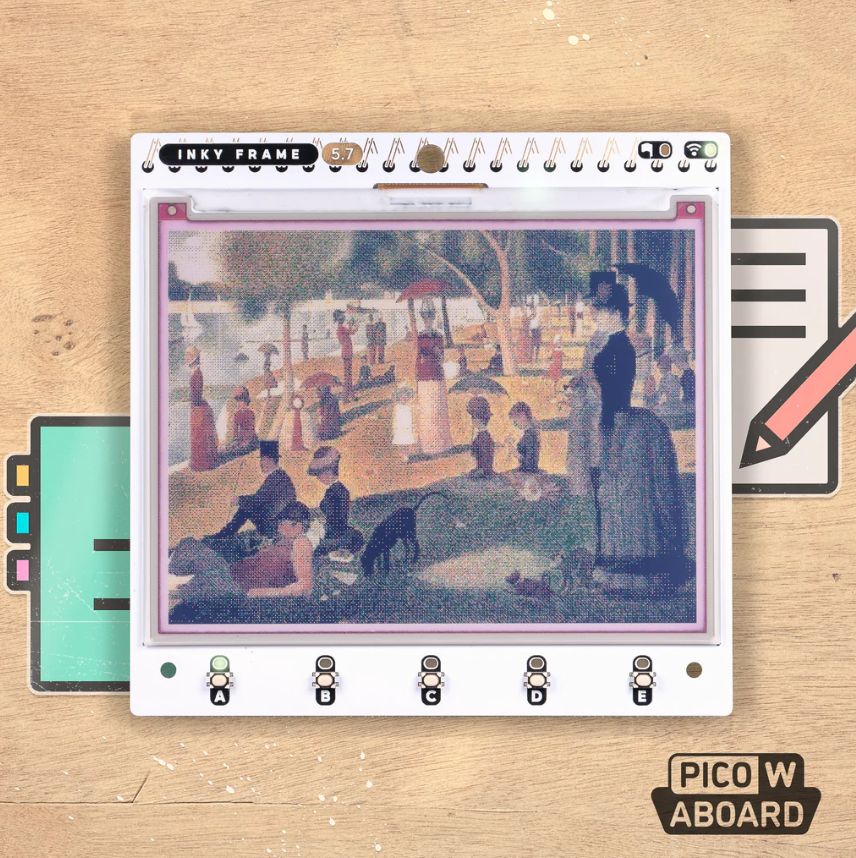

Pico W -käyttöjärjestelmällä varustettu E Ink®-valokuvakehys / kodin kojelauta / elämänjärjestäjä, jossa on upea seitsemänvärinäyttö ja langaton liitettävyys.

Inky Frame 5.7" sisältää hienoimman, suurimman, seitsemänvärisen E Ink -näytön, jossa on runsaasti tilaa kuvien, tekstin, graafien tai käyttöliittymien näyttämiseen. Näytössä on viisi painiketta, joissa on LED-merkkivalot näytön kanssa toimimiseen, kaksi Qw/ST-liitäntää laajennusten kytkemistä varten ja mikro-SD-korttipaikka kissakuvien tallentamista varten.

Jokaisen Inky Frame -kehyksen mukana toimitetaan pari tyylikästä pikku metallijalkaa, jotta voit pystyttää sen työpöydällesi (ja valikoima kiinnitysreikiä, jos haluat tehdä jotain muuta). Kehyksessä on myös paristoliitin, jotta voit syöttää siihen virtaa ilman ärsyttäviä johtoja, ja joitakin hienoja virransäästöominaisuuksia, joiden ansiosta voit käyttää sitä paristoilla ikuisuuden.

Pimoroni suunnitteli Inky Framen organisointia silmällä pitäen, ja tässä on muutamia asioita, joihin se olisi mielestämme todella hyvä:

• Tarkista kalenteri ja tulevat tapaamiset yhdellä silmäyksellä!
• Kiinnittämiseen toimistosi oveen, jotta voit näyttää saatavuutesi.
• Motivoivien julisteiden, sitaattien tai kuvien (siedettävien tai muiden) näyttämiseen.
• Näyttää muiden langattomasti liitettyjen ympäristötaulujen lukemat (kuten uusi Enviro-sarjamme?).

Pico W x E Ink®

Moniväriset EPD-näytöt käyttävät nerokasta elektroforeesia vetämään värillisiä hiukkasia ylös ja alas näytöllä. Värilliset hiukkaset heijastavat valoa, toisin kuin useimmat näyttötyypit, joten ne näkyvät kirkkaissa valoissa. Näytön virkistäminen kestää noin 30 sekuntia, joten ne toimivat parhaiten projekteissa, jotka eivät tarvitse jatkuvaa virkistämistä.

E-paperi kuluttaa myös erittäin vähän virtaa (EPD-näytöt kuluttavat virtaa vain päivityksen aikana), ja näytön kuvat pysyvät näytössä todella pitkään, kun näyttö on virrattomana.

Ominaisuudet

• Raspberry Pi Pico W -ohjausyksikkö
  • Dual Arm Cortex M0+, joka toimii jopa 133 MHz:n kellotaajuudella ja jossa on 264 kB SRAM-muistia.
  • 2 Mt QSPI-flashia, joka tukee XiP:tä.
  • Virtalähteenä ja ohjelmoitavana USB micro-B:llä
  • 2.4GHz langaton
• 5,7 tuuman EPD-näyttö (600 x 448 pikseliä)
  • E Ink Gallery Palette™ 4000 ePaper
  • ACeP (Advanced Color ePaper) 7-värinen mustalla, valkoisella, punaisella, vihreällä, sinisellä, keltaisella ja oranssilla.
  • Erittäin laaja katselukulma - >170°
  • Pisteväli - 0,1915 x 0,1915 mm.
• 5 x tuntopainiketta LED-merkkivaloilla
• Kaksi Qw/ST-liitintä breakoutien kiinnittämistä varten
• microSD-korttipaikka *
• Erillinen RTC-siru (PCF85063A) syvää lepotilaa/herätystä varten **
• Täysin koottu
• Ei vaadi juottamista.
• C/C++- ja MicroPython-kirjastot.
• Kaavio

Inky Frame Only sisältää

• Inky Frame 5.7" (Pico W:n kanssa)
• 2 x metallijalat

Ohjelmisto

Pimoronin C++/MicroPython-kirjastot sisältävät tuen Inky Frame -näytölle. Saat parhaan suorituskyvyn käyttämällä C++:a, mutta jos olet aloittelija, Pimoroni suosittelee käyttämään heidän paristoihinsa sisältyvää MicroPython-rakennetta, jotta alkuun pääseminen olisi helpompaa.

Voit piirtää näytölle kevyellä PicoGraphics-kirjastollamme, joka sisältää funktioita tekstin, muotojen ja kuvien näyttämiseen (sekä tietysti yksittäisten pikseleiden näyttämiseen), ja olemme antaneet muutamia esimerkkejä, joiden avulla pääset alkuun.

MicroPython

• (Opi) Inky Framen käytön aloittaminen
• (Readme) MicroPythonin asentaminen
• (Readme) MicroPythonin usein kysytyt kysymykset (ja vianmääritys)
• Lataa piraattimerkin MicroPython (tarvitset Inky Frame.uf2).
• MicroPython-esimerkkejä
• PicoGraphics-funktioviite

C/C++

• C-esimerkkejä
• Picographics-funktioviite

Huomautuksia

• Mittaukset: 131,4 x 127,5 mm (L x S).
• Nämä seitsemän värillistä ePaper-näyttöä toimivat parhaiten huoneenlämmössä (epätieteellisissä testeissämme yli 15 °C). Jos näyttö on kylmä, saatat huomata, että värit eivät päivity oikein.
• * Mikro-SD-kortti voidaan lisätä wlanin kautta ladattujen tietojen välimuistiin tallentamista varten tai tietojen kirjaamista varten ennen langattoman yhteyden kautta tapahtuvaa lataamista. Sitä voidaan käyttää myös käyttöliittymän varojen esilataamiseen. Tietyt tehtävät (kuten jpeg-kuvan purkaminen tai tiedoston lataaminen) edellyttävät SD-kortin läsnäoloa, koska ne tarvitsevat suurta työtilaa eivätkä mahdu kokonaan RAM-muistiin.
• Pimoroni löysi, että Picon maustama C++/MicroPython on melko nirso SD-korttien suhteen, joten jos omasi ei toimi, kokeile toista tai alustusta FAT:lla. Lisävarustepakkauksessa olevat kortit tai 32 tai 64 Gt:n kortit toimivat hyvin.
• ** Inky Framen sisäänrakennettu RTC (Real Time Clock) tarkoittaa, että se voidaan asettaa erittäin syvään lepotilaan, joka kuluttaa virtaa vain noin 20uA. Inky Frame voi sammuttaa Pico W:n ja näytön käyttämän virran kokonaan. Se voidaan herättää takaisin RTC:llä, etupainikkeilla tai ulkoisella liipaisimella laajennusliittimessä. Voit tietenkin myös lukea RTC:tä kellonajan ja päivämäärän seuraamiseksi!
• Laajennuspäätteessä on ulkoinen liipaisintulo. jos tämä siirtyy matalasta korkeaan, Inky Frame herää syvästä unesta. Näin voit lisätä oman herätyspainikkeen tai -piirin tai rakentaa Inky Framen monimutkaisempaan järjestelmään. Ulkoinen liipaisu on enintään 3,3 V.

Tietoja Pico W Aboardista

Pimoronin uusissa Pico W Aboard -tuotteissa on sisäänrakennettu Raspberry Pi Pico W. Tämä tarkoittaa, että saat kaikki RP2040-mikrokontrollerin edut - nopean ja nopean kaksiytimisen ARM-prosessorin, dynaamisen, kasvavan ekosysteemin ja valikoiman erilaisia ohjelmointimenetelmiä, joilla voit kokeilla. Mikä jännittävintä, Pico W:ssä on langaton yhteys, joten Pico/RP2040-laitteesi voivat kommunikoida keskenään ja internetin kanssa!

Langattomuus on hyvin uutta Pico/RP2040:ssä - ole tietoinen siitä, että asiat kehittyvät nopeasti ja muuttuvat! Ohjelmistotuki (langattomat esimerkit, opetusohjelmat, CircuitPython-tuki jne.) kestää vielä jonkin aikaa. Jos olet aivan aloittelija Pico/RP2040:n parissa, sinulla saattaa olla parempi kokemus langattomuudesta, jos odotat, kunnes kaikki on hieman vakiintuneempaa.

Linkit

• Aloittaminen Inky Framen kanssa
