Suuri Pico W -käyttöjärjestelmällä varustettu E Ink®-valokuvakehys / kodin kojelauta / elämänjärjestäjä, jossa on upea seitsemänvärinäyttö ja langaton liitettävyys.

Inky Frame 5.7":ssa on suuri seitsemänvärinen E Ink -näyttö (joka löytyy myös Inky Impression 5.7":sta), jossa on runsaasti tilaa kuvien, tekstin, graafien tai käyttöliittymien näyttämiseen. Näytössä on viisi painiketta, joissa on LED-merkkivalot näytön kanssa toimimiseen, kaksi Qw/ST-liitäntää laajennusten liittämistä varten ja mikro-SD-korttipaikka kissakuvien tallentamista varten.

Jokaisen Inky Frame -kehyksen mukana toimitetaan pari tyylikästä pikku metallijalkaa, jotta voit pystyttää sen työpöydällesi (ja valikoima kiinnitysreikiä, jos haluat tehdä jotain muuta). Kehyksessä on myös paristoliitin, jotta voit syöttää siihen virtaa ilman ärsyttäviä johtoja, ja joitakin hienoja virransäästöominaisuuksia, joiden ansiosta voit käyttää sitä paristoilla ikuisuuden.

Olemme suunnitelleet Inky Framen organisaatiota ajatellen, ja tässä on muutamia asioita, joihin se olisi mielestämme todella hyvä:

• Kalenterin ja tulevien tapaamisten tarkistamiseen yhdellä silmäyksellä!
• Kiinnittämiseen toimistosi oveen, jotta voit näyttää saatavuutesi.
• Motivoivien julisteiden, sitaattien tai kuvien (siedettävien tai muiden) näyttämiseen.
• Paikallisista tai langattomasti liitetyistä antureista saatavien söpöjen kaavioiden ja lukemien näyttämiseen.

Pico W x E Ink®

Moniväriset EPD-näytöt käyttävät nerokasta elektroforeesia vetämään värillisiä hiukkasia ylös ja alas näytöllä. Värilliset hiukkaset heijastavat valoa, toisin kuin useimmat näyttötyypit, joten ne näkyvät helposti kirkkaissa valoissa.

E-paperi on myös erittäin pienitehoinen. Se kuluttaa virtaa vain päivittyessään, ja näytön kuvat säilyvät todella pitkään, kun näyttö on virrattomana. Tämä tarkoittaa, että nämä näytöt soveltuvat erinomaisesti akkuvirralla toimiviksi!

⚠ Tämän näytön virkistäminen kestää noin 30 sekuntia, joten se toimii parhaiten projekteissa, jotka eivät tarvitse jatkuvaa virkistämistä.

Ominaisuudet

• Raspberry Pi Pico W -näytönohjain
  • Dual Arm Cortex M0+, joka toimii jopa 133 MHz:n kellotaajuudella ja jossa on 264 kB SRAM-muistia.
  • 2 Mt QSPI-flashia, joka tukee XiP:tä.
  • Virtalähteenä ja ohjelmoitavana USB micro-B:llä
  • 2.4GHz langaton
• 5,7 tuuman EPD-näyttö (600 x 448 pikseliä)
  • E Ink Gallery Palette™ 4000 ePaper
  • ACeP (Advanced Color ePaper) 7-värinen mustalla, valkoisella, punaisella, vihreällä, sinisellä, keltaisella ja oranssilla.
  • Erittäin laaja katselukulma - >170°
  • Pisteväli - 0,1915 x 0,1915 mm.
• 5 x tuntopainiketta LED-merkkivaloilla
• Kaksi Qw/ST-liitintä breakoutien kiinnittämistä varten
• microSD-korttipaikka *
• Erillinen RTC-siru (PCF85063A) syvää lepotilaa/herätystä varten **
• Täysin koottu
• Ei vaadi juottamista.
• C/C++- ja MicroPython-kirjastot.
• Kaavio
• Mittapiirustus

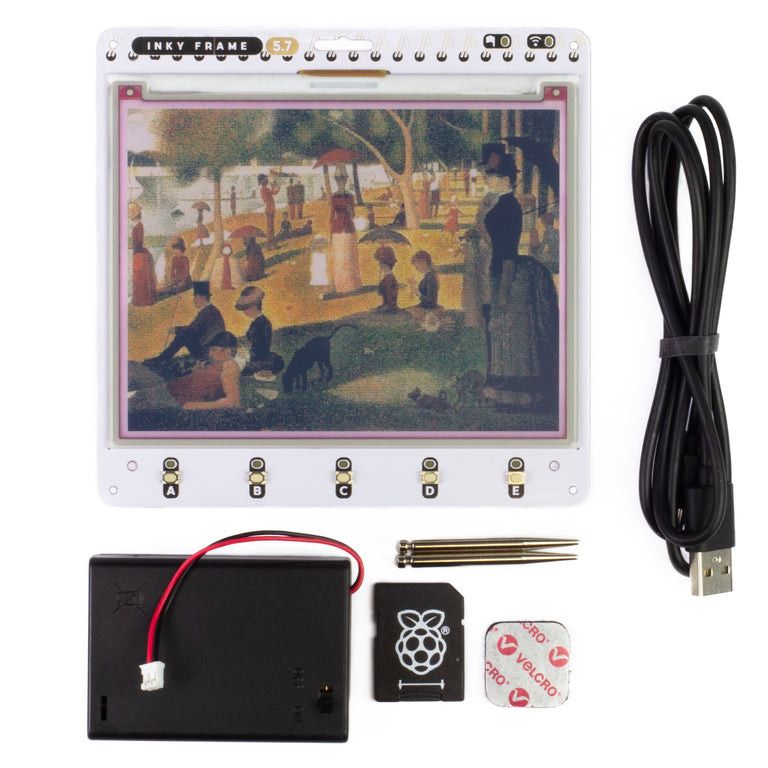

Inky Frame Only sisältää

• Inky Frame 5.7" (Pico W:n kanssa)
• 2 x metallijalat

Inky Frame + tarvikesarja sisältää

• Inky Frame 5.7" (Pico W:n kanssa)
• 2 x metallijalat
• 3 x AA-paristopaketti
• 3 x AA-paristot
• USB micro B -kaapeli
• Tarranauha paristopaketin kiinnittämistä varten
• microSD-kortti (16GB)

Ohjelmisto

C++/MicroPython-kirjastomme sisältävät tuen Inky Frame -näytölle. Saat parhaan suorituskyvyn käyttämällä C++:a, mutta jos olet aloittelija, suosittelemme käyttämään paristoihin sisältyvää MicroPython-rakennelmaamme, jotta alkuun pääseminen olisi helpompaa.

Voit piirtää näytölle kevyellä PicoGraphics-kirjastollamme, joka sisältää funktioita tekstin, muotojen ja kuvien näyttämiseen (sekä tietysti yksittäisten pikseleiden näyttämiseen), ja olemme antaneet muutamia esimerkkejä, joiden avulla pääset alkuun.

Vuoden 2022 alussa Inky Frame 5.7" toimitetaan valmiiksi ladattuna MicroPythonilla ja muutamilla hauskoilla esimerkeillä, jotka käyttävät Pico W:n langattomia ominaisuuksia mielenkiintoisten asioiden näyttämiseen. Jotta Inky Frame voisi muodostaa yhteyden internetiin, sinun on tallennettava tiedosto nimeltä secrets.py Pico W:hen Thonnyn avulla. Sen tulisi sisältää seuraavat rivit:

WIFI_SSID = "your_ssid_goes_here"
WIFI_PASSWORD = "your_password_goes_here"


Voit palata käynnistysohjelmaan pitämällä painikkeita A ja E alhaalla ja napauttamalla reset.

MicroPython

• (Opi) Inky Framen käytön aloittaminen
• (Readme) MicroPythonin asentaminen
• (Readme) MicroPythonin usein kysytyt kysymykset (ja vianmääritys)
• Lataa piraattimerkin MicroPython (tarvitset Inky Frame.uf2:n).
• MicroPython-esimerkkejä
• PicoGraphics-funktioviite

C/C++

• C-esimerkkejä
• Picographics-funktioviite

Breakoutien liittäminen

Inky Framen Qw/ST-liittimet tekevät Qwiic- tai STEMMA QT -murtautujien liittämisestä erittäin helppoa. Jos breakoutissasi on QW/ST-liitin, voit liittää sen suoraan JST-SH-JST-SH-kaapelilla.

Breakout Gardenin breakoutit, joissa ei ole Qw/ST-liitintä, voidaan liittää käyttämällä JST-SH-JST-SH-kaapelia ja Qw/ST to Breakout Garden -sovitinta. Haluatko käyttää >2 breakouttia samanaikaisesti? Kokeile tätä sovitinta!

• Luettelo breakouteista, jotka ovat tällä hetkellä yhteensopivia C++/MicroPython-rakentamisemme kanssa.

Huomautuksia

• Mitat: 131,4 x 127,5 mm (pituus x leveys).
• Nämä seitsemänväriset ePaper-näytöt toimivat parhaiten, kun ne päivitetään huoneenlämmössä(15-35°). Jos näyttö on kylmä, saatat huomata, että värit eivät ole yhtä eloisia tai näyttö on paljon tummempi kuin sen pitäisi olla.
• * Mikro-SD-kortti voidaan lisätä wlanin kautta ladattujen tietojen välimuistiin tallentamista varten tai tietojen kirjaamista varten ennen langattoman yhteyden kautta tapahtuvaa lataamista. Sitä voidaan käyttää myös käyttöliittymän varojen esilataamiseen. Tietyt tehtävät (kuten jpeg-kuvan purkaminen tai tiedoston lataaminen) edellyttävät SD-kortin läsnäoloa, koska ne tarvitsevat suurta työtilaa eivätkä mahdu kokonaan RAM-muistiin.
• Olemme huomanneet, että Pico maustettu C++/MicroPython on melko nirso SD-korttien suhteen, joten jos omasi ei toimi, kokeile toista korttia tai alustusta FAT:lla. Lisävarustepakkauksessa olevat kortit tai 32 tai 64 Gt:n kortit toimivat hyvin.
• ** Inky Framen sisäänrakennettu RTC (Real Time Clock) tarkoittaa, että se voidaan asettaa erittäin syvään lepotilaan, joka kuluttaa virtaa vain noin 20uA. Inky Frame voi sammuttaa Pico W:n ja näytön käyttämän virran kokonaan. Se voidaan herättää takaisin RTC:llä, etupainikkeilla tai ulkoisella liipaisimella laajennusliittimessä. Voit tietenkin myös lukea RTC:tä kellonajan ja päivämäärän seuraamiseksi!
• Laajennuspäätteessä on ulkoinen liipaisintulo. jos tämä siirtyy matalasta korkeaan, Inky Frame herää syvästä unesta. Näin voit lisätä oman herätyspainikkeen tai -piirin tai rakentaa Inky Framen monimutkaisempaan järjestelmään. Ulkoinen liipaisu on enintään 3,3 V.
