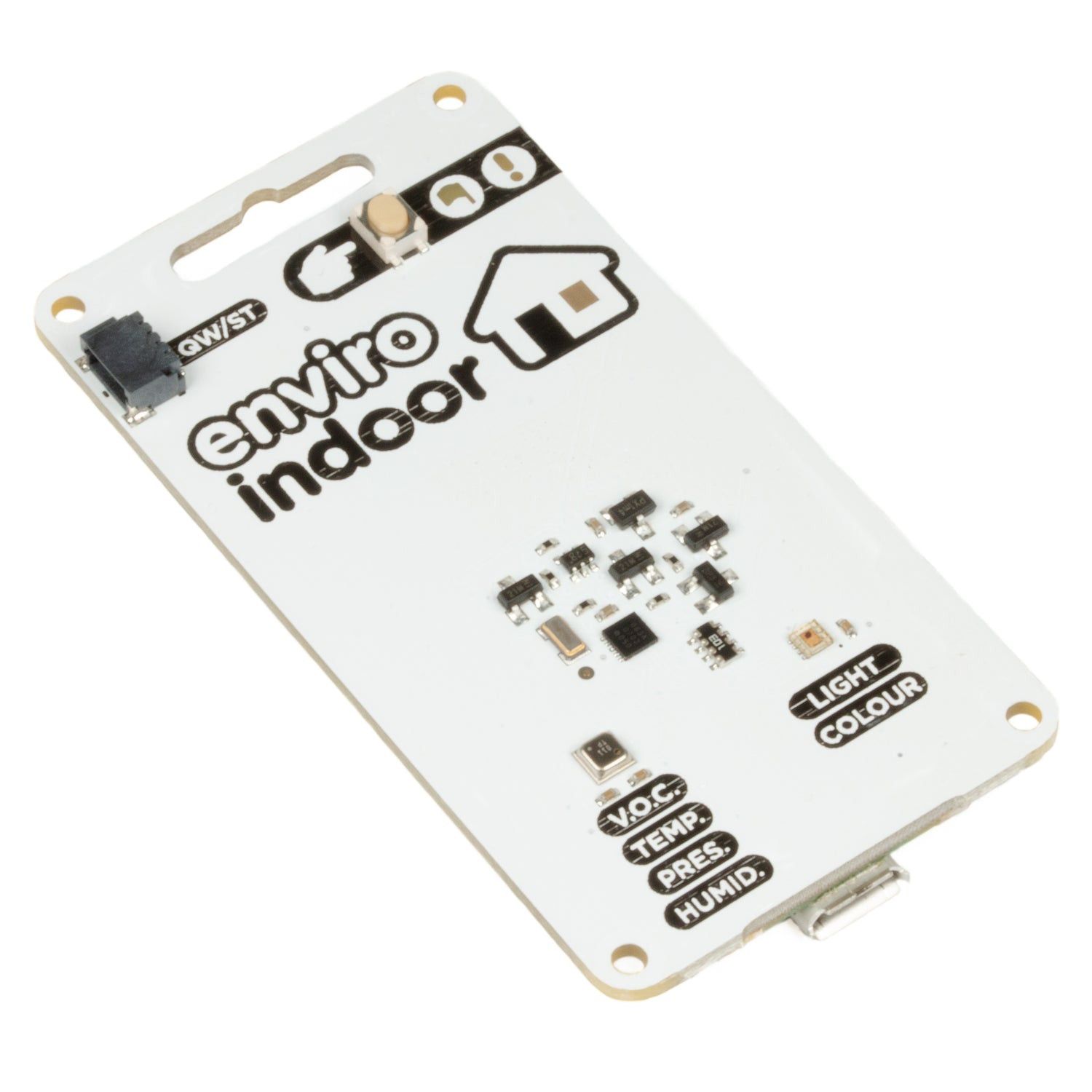

Langaton ympäristönseurantataulu, jolla voit seurata kotisi, toimistosi tai muun elinympäristösi sisäolosuhteita. Sisäänrakennetut anturit voivat mitata lämpötilaa, kosteutta, painetta, kaasua ja valoa.

Enviro Indoorin huippuluokan BME688-anturi voi mitata lämpötilaa/kosteutta/paineita erittäin tarkasti, ja kaasutunnistin reagoi muutoksiin haihtuvissa orgaanisissa yhdisteissä (VOC), haihtuvissa rikkiyhdisteissä (VSC) sekä hiilimonoksidin ja vedyn läsnäolossa antaakseen yleismittauksen ilmanlaadusta. BH1745-valoanturi voi kertoa valon luminanssin ja värin, joten voit käyttää sitä havaitsemaan epäsuotuisan sinisen valon tai säätämään valaistuksen voimakkuutta/sävyä vuorokaudenajan mukaan.

Haluatko lisätä lisää antureita tähän tauluun? CO2-anturin purku (kytkettynä Qw/ST-liittimeen) olisi mukava lisä, joten voisit pitää silmällä ilmanvaihdon tasoja ja kognitiota heikentävää hiilidioksidin kertymistä.

Enviro x Pico W Aluksella

Pimoroin uusi Enviro (Pico W Aboard) -mallisto on suunniteltu ympäristön seurantaa / kirjaamista silmällä pitäen. He halusivat tehdä valikoiman Pico/RP2040-käyttöisiä, kaikki yhdessä -anturilevyjä, jotka ovat kompakteja, helppo asentaa paikkoihin ja suoraviivainen ohjelmoida. Raspberry Pi Pico W:n langattomien ominaisuuksien ansiosta Enviro voi integroitua muihin järjestelmiin - joten voit lähettää tietosi tietokantoihin, kotiautomaatiojärjestelmiin tai verkossa toimiviin kansalaistiedepyrkimyksiin - Internet on sinun hummerisi!

Koska vähiten hauska asia, kun ympäristöön lisätään paljon antureita, on miettiä, miten kaikkeen saadaan virtaa ilman tonneja johtoja, ne on suunniteltu toimimaan hyvin akkuvirralla. Jokaisessa Enviro-taulussa on sisäinen RTC (Real Time Clock), joten ne voivat herätä ajoittain syvältä unesta, ottaa lukeman (ja valinnaisesti muodostaa yhteyden wlaniin) ja mennä sitten takaisin uneen - jolloin saat kuukausia akkukestoa ilman kytkentää.

Pimoroni on myös koonnut Enviro-levyjen kanssa käytettävät kätevät lisävarustepaketit, jotka sisältävät sopivan kokoisen AA- tai AAA-paristopaketin, USB-kaapelin ja muita välttämättömiä tarvikkeita jokaiseen levyyn, jotta pääset liikkeelle erittäin nopeasti.

Enviro-ominaisuudet

• Raspberry Pi Pico W -ohjain
  • Dual Arm Cortex M0+, joka toimii jopa 133 MHz:n kellotaajuudella ja jossa on 264 kB SRAM-muistia.
  • 2 Mt QSPI-flashia, joka tukee XiP:tä.
  • Virtalähteenä ja ohjelmoitavana USB micro-B:llä
  • 2.4GHz langaton
• Syvä lepotila/herätystoiminto RTC:n avulla
• 1 x POKE (käyttäjä) -painike
• Reset-painike (koska emme ole hirviöitä)
• Paristoliitin (JST-PH-liitin, 5,5 V maksimijännite)
• Käyttäjä/aktiivisuus-LED (himmennettävissä PWM:n kautta, voi syttyä vain, kun piirilevy on hereillä).
• Varoitus-LED (liitetty RTC:hen)
• Qw/ST-liitin breakouttien liittämistä varten.
• Täysin koottu
• Juottamista ei tarvita.
• Enviro-firmware
• Kaavio

Enviro Indoor -ominaisuudet

• BME688 4-in-1 lämpötila-, paine-, kosteus- ja kaasuanturi(tietolehti).
• BH1745 valoanturi (luminanssi ja väri)(tietolehti).

Ohjelmisto

Enviro toimitetaan erittäin näppärän provisiointiohjelmiston kanssa, joka tekee sen käyttöönotosta ja liittämisestä laitteisiin todella helppoa, vaikka se olisi ensimmäinen kokeilusi ympäristön kirjaamisen/IoT:n parissa. Käynnistä se ja muodosta yhteys "Enviro Indoor Setup" -verkkoon puhelimellasi, tabletillasi tai muulla wi-fi-toiminnolla varustetulla laitteellasi - Pico W opastaa sinut lopuissa vaiheissa!

• Aloitusopas

Breakoutien liittäminen

Enviro-levyjen Qw/ST-liittimien ansiosta I2C Qwiic- tai STEMMA QT -breakouttien liittäminen on erittäin helppoa. Jos breakoutissasi on QW/ST-liitin, voit kytkeä sen suoraan JST-SH-JST-SH-kaapelilla.

Breakout Gardenin breakoutit, joissa ei ole Qw/ST-liitintä, voidaan liittää käyttämällä JST-SH-JST-SH-kaapelia ja Qw/ST to Breakout Garden -sovitinta. Haluatko käyttää useita breakouteja samanaikaisesti? Kokeile tätä sovitinta!

• Luettelo breakouteista, jotka ovat tällä hetkellä yhteensopivia C++/MicroPython-rakentamisemme kanssa.

Huomautuksia

• Mitat: (pituus x leveys x korkeus, noin).
• Enviro-piirilevyt voivat siirtyä syvään lepotilaan, jossa Pico W, piirilevyllä olevat anturit ja Qw/ST:n kautta liitetyt anturit sammuvat kokonaan. Ainoa piirilevyllä toimiva asia on RTC, joka voi herättää piirilevyn uudelleen asetettuna päivämääränä ja kellonaikana tai ajastimella. Voit myös herättää piirilevyn POKE-painikkeella tai liittämällä USB-kaapelin. Jos Enviro on kytketty USB-virtaan, se ei koskaan mene syvään lepotilaan, vaikka ohjelmistomme nollaa piirilevyn aina, kun se ottaa lukeman. Virrankulutus lepotilassa on 20uA.
• RTC:tä voidaan käyttää myös kellonajan ja päivämäärän seuraamiseen (mikä tarkoittaa, että Pimoronin ei tarvitse tuhlata virtaa langattomaan puheluun kellonajan ja päivämäärän selvittämiseksi joka kerta, kun kirjaamme anturin lukeman!).
• Varoitus-LED on kytketty RTC:hen, joten se voi syttyä jopa syvän unen aikana ja ilmoittaa ongelmista. Se on rajoitettu kolmeen tilaan - päällä, pois päältä tai 1 Hz:n vilkkuminen (kirkkautta ei voi säätää).
• Useimmille Enviro-levyille voidaan syöttää virtaa 2 x AAA-paristolla, joka mahtuu siististi levyn taakse. Mikä tahansa paristopaketti, joka voi syöttää 2-5,5 V:n jännitettä, toimii - 2 tai 3 alkalista AA- tai AAA-kennoa, 4 ladattavaa NiMH-kennoa tai yhden kennon LiPo-paristo. Jos käytät LiPo-akkua, muista, että Enviro-levyt eivät sisällä akun latausta, joten tarvitset erillisen LiPo-akkulaturin (kuten LiPo Amigo), jolla voit ladata sen.

Tietoja Pico W Aboardista

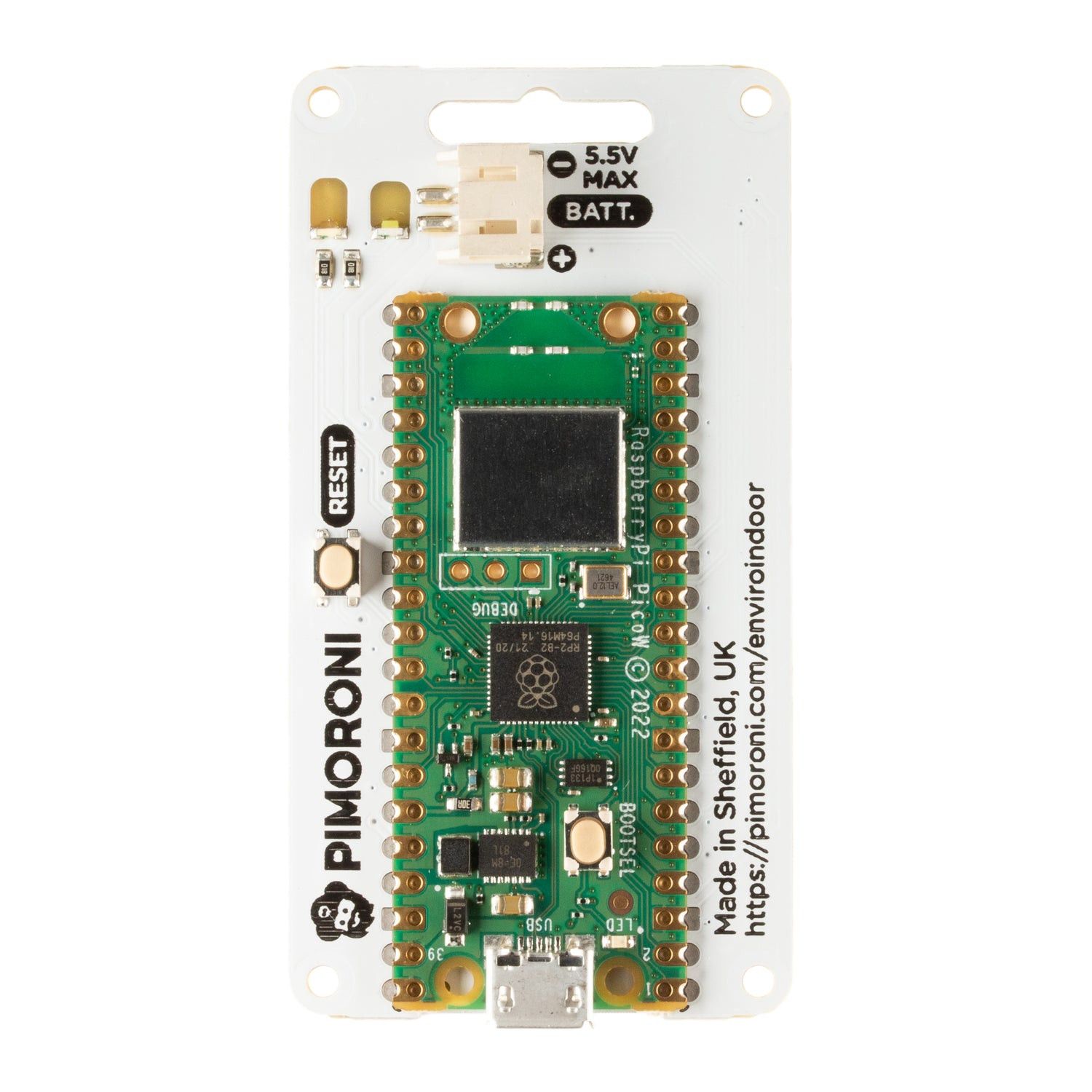

Pimoronin uusissa Pico W Aboard -tuotteissa on sisäänrakennettu Raspberry Pi Pico W. Tämä tarkoittaa, että saat kaikki RP2040-mikrokontrollerin edut - nopean ja nopean kaksiytimisen ARM-prosessorin, dynaamisen, kasvavan ekosysteemin ja valikoiman erilaisia ohjelmointitapoja, joita voit kokeilla. Mikä jännittävintä, Pico W:ssä on langaton yhteys, joten Pico/RP2040-laitteesi voivat kommunikoida keskenään ja internetin kanssa!

Video
