Pico W -käyttöinen teollisuus-/automaatio-ohjain, jossa on 2,4 GHz:n langaton yhteys, releet ja lukuisia tuloja ja lähtöjä. Yhteensopiva 6V-40V-järjestelmien kanssa.

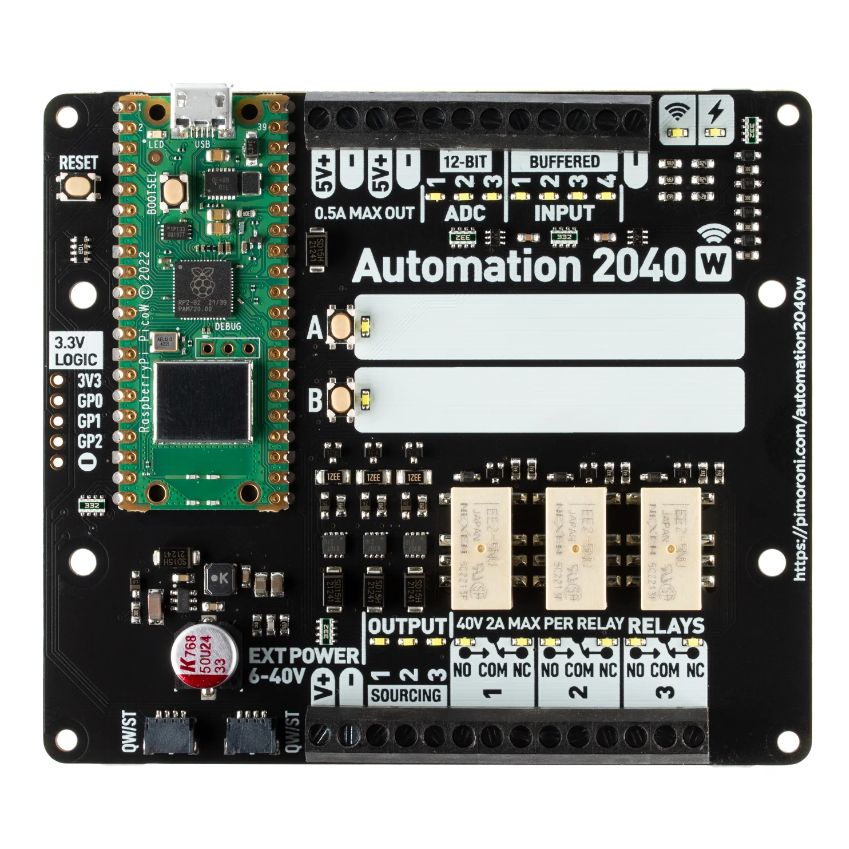

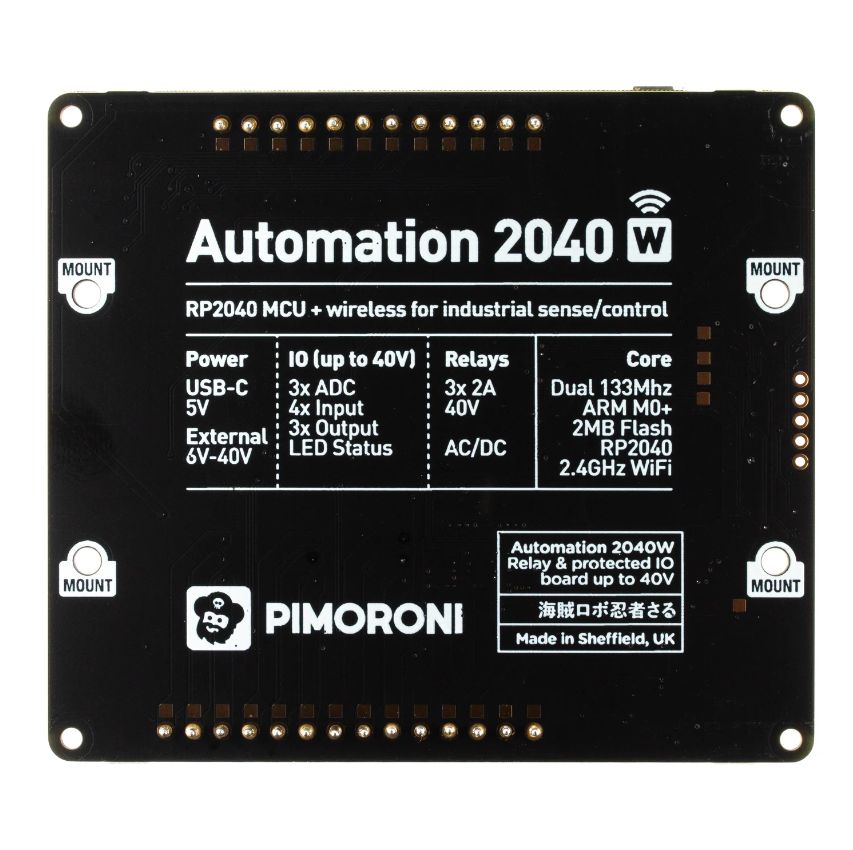

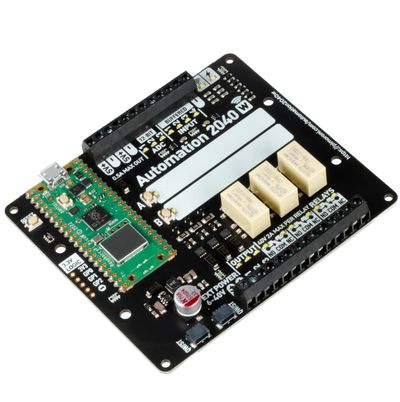

Automation 2040 W on Pico W / RP2040-käyttöinen valvonta- ja automaatiokortti. Se sisältää kaikki Pimoronin Automation HAT:n hienot ominaisuudet(releet, analogiset kanavat, virtalähdöt ja puskuroidut tulot), mutta nyt yhdessä kompaktissa piirilevyssä ja laajennetulla jännitealueella, joten voit käyttää sitä useampien laitteiden kanssa. Soveltuu erinomaisesti tuulettimien, pumppujen, solenoidien, kookkaiden moottoreiden, elektronisten lukkojen tai staattisen LED-valaistuksen ohjaamiseen (jopa 40 V).
Kaikissa kanavissa (ja painikkeissa) on niihin liittyvä merkkivalo-LED, joten näet yhdellä silmäyksellä, mitä asetuksessasi tapahtuu, tai voit testata ohjelmia ilman, että laitteisto on kytketty. Pimoroni jätti jopa tilaa merkintöjä varten, jotta voit merkitä kaiken, mitä olet kytkenyt, olivatpa ne sitten piraija-akvaarioita, älykkäitä kasvihuoneen sprinklereitä, monimutkaisia kotitekoisia projekteja tai Thunderbirds-henkisiä autotallin ovenavaajia.
Ominaisuudet
Raspberry Pi Pico W -laitteessa
Dual Arm Cortex M0+, joka toimii jopa 133 MHz:n kellotaajuudella ja jossa on 264 kB SRAM-muistia.
2 Mt QSPI-flashia, joka tukee XiP:tä.
Virtalähteenä ja ohjelmoitavana USB micro-B:llä
2.4GHz langaton
3 x 12-bittinen ADC-tulo jopa 40 V:n jännitteeseen asti.
4 x digitaalista tuloa enintään 40 V
3 x digitaaliset lähdöt V+:lla (syöttöjännite)
4A max jatkuva virta
2A maksimivirta 500Hz PWM:llä
3 x releet (NC- ja NO-liittimet)
2A enintään 24V
1A enintään 40V
3,5 mm:n ruuviliittimet tulojen, lähtöjen ja ulkoisen virran kytkemistä varten.
2 x tuntopainiketta LED-merkkivaloilla
Nollauspainike
2 x Qw/ST-liittimet katkojen kiinnittämistä varten
Piirilevy on yhteensopiva 12V, 24V ja 36V järjestelmien kanssa.
Vaatii 6-40V:n virtalähteen
Voi syöttää 5V enintään 0,5A:n jännitteellä pienempiä jännitesovelluksia varten.
Ohjelmisto
Pimoroni C++/MicroPython-kirjastot tarjoavat suoraviivaisen tavan käyttää tämän piirilevyn toimintoja. Saat parhaan suorituskyvyn käyttämällä C++:aa, mutta jos olet aloittelija, Pimoroni suosittelee käyttämään paristoihin sisältyvää MicroPython-rakennetta, joka helpottaa alkuun pääsyä.
Automation 2040 W:n Qw/ST-liittimien ansiosta Qwiic- tai STEMMA QT -breakouttien liittäminen on erittäin helppoa. Jos breakoutissasi on QW/ST-liitin, voit kytkeä sen suoraan JST-SH-JST-SH-kaapelilla.
Luettelo breakouteista, jotka ovat tällä hetkellä yhteensopivia C++/MicroPython-rakentamisemme kanssa.
Huomautuksia
Älä käytä vaihtamaan verkkojännitteitä!
Tietoja Pico W Aboardista
Pimoronin uusissa Pico W Aboard -tuotteissa on sisäänrakennettu Raspberry Pi Pico W. Tämä tarkoittaa, että saat kaikki RP2040-mikrokontrollerin edut - nopean ja nopean kaksiytimisen ARM-prosessorin, dynaamisen, kasvavan ekosysteemin ja valikoiman erilaisia ohjelmointitapoja, joilla voit kokeilla. Mikä jännittävintä, Pico W:ssä on langaton yhteys, joten Pico/RP2040-laitteesi voivat kommunikoida keskenään ja internetin kanssa!
Langattomuus on hyvin uutta Pico/RP2040:ssä - ole tietoinen siitä, että asiat kehittyvät nopeasti ja muuttuvat! Ohjelmistotuki (langattomat esimerkit, opetusohjelmat, CircuitPython-tuki jne.) kestää vielä jonkin aikaa. Jos olet aivan aloittelija Pico/RP2040:n parissa, saatat saada paremman kokemuksen langattomuudesta, jos odotat, kunnes kaikki on hieman vakiintunut.
